IOBit 入門擴展板

IOBit(HKBC8009A)
../../_images/27.jpg

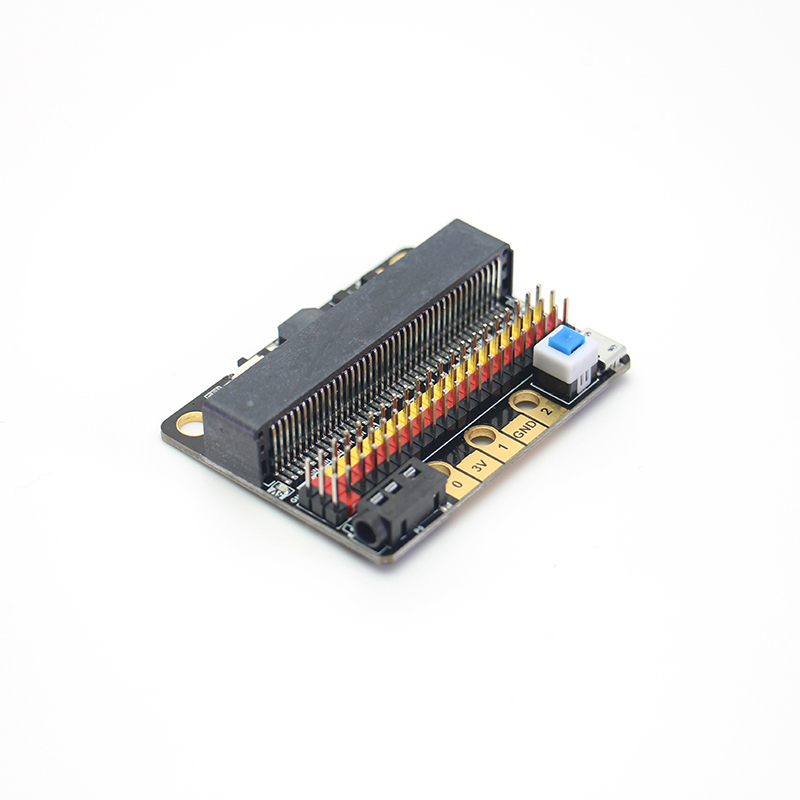

IOBit是一款為Microbit而設計的入門擴展版,而名稱當中的I和O分別代表Input(輸入)和Output(輸出),顧名思義IOBit就是將Microbit的IO引腳拉出,讓大家可以自主控制所有IO引腳。

產品介紹

IOBit是一塊價錢較低的Microbit入門擴展板,它將Microbit的引腳全部拉出,讓大家可以用杜邦線輕易使用Microbit引腳。IOBit上還配有蜂鳴器和3.5mm音頻接口。而且亦有電源接口,為您的硬件提供5V或3V供電。板上還保留了鱷魚夾金手指,方便喜歡使用鱷魚夾的大家。

產品特色

  1. 1.
    將Micro:bit的全部引腳引出為常用的2.54間距3PIN排針形式,絲印標記詳細,並且以黑紅黃三色區分地、電源和信號腳
  2. 2.
    板載短路保護及自恢復保險絲,有效避免接線錯誤引致燒板等安全隱患
  3. 3.
    保留Micro:bit的金手指,讓部分Micro:bit慣性用戶延續使用習慣
  4. 4.
    2個標準樂高插孔,輕易結合於樂高機械結構

產品參數

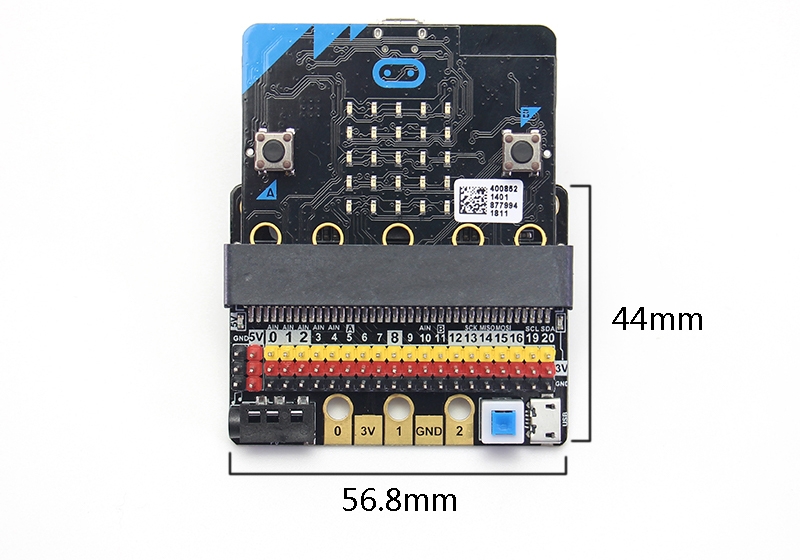

  • 尺寸:56.8x44x12 mm
  • 供電方式:USB 5V供電/Micro:bit電池盒3V供電
  • 輸出電壓:3.3V~5V,最大1A

板載功能

  • 3組IO金手指
  • 蜂鳴器及開關
  • 3.5mm耳機插頭
  • 5V USB插口
  • 電源開關按鈕

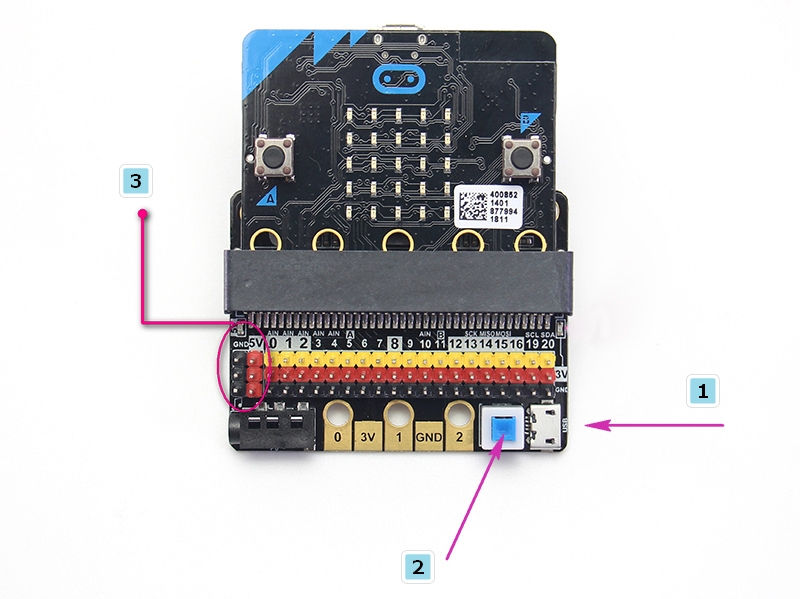

5V供電

  1. 1.
    插入USB電源
  2. 2.
    按下電源按鈕
  3. 3.
    電源顯示燈會亮起
  4. 4.
    此時就可以使用左邊的5V插口

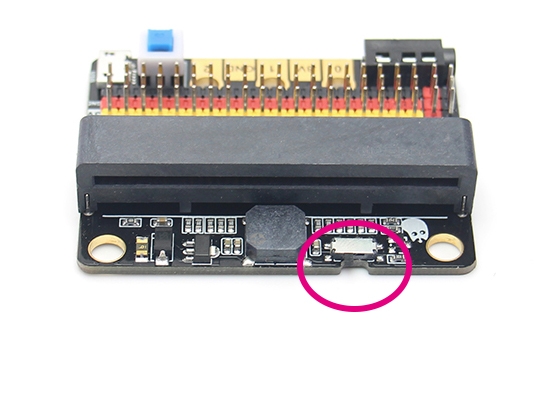

P0蜂鳴器開關

此撥動開關用以開關P0蜂鳴器功能

介紹短片

使用注意事項:

  1. 1.
    請勿使用大功耗元件,例如大舵機、電機。否則很容易會燒壞Micro:bit!
  2. 2.
    使用5V電源時,可以驅動多個小舵機,但是注意電流不可以超過1A。
  3. 3.
    使用P0時需要將蜂鳴器開關撥向關,否則蜂鳴器會誤鳴。
  4. 4.
    使用Micro:bit的點陣屏引腳(P3~P11)時,需要禁用點陣屏,否則點陣屏會亂亮。
  5. 5.
    USB輸入電流不可以超過1A。
