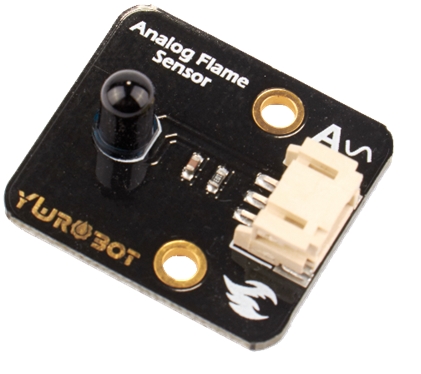

火焰感應器模組

這是一隻可以感應火源的模組,它返回的數值是類比形式。
數值範圍由0-1023,數值越大代表越近火焰。
產品參數
工作電壓:3.3V~5V
類型:類比模組
接口:3Pin防反插
接線教學
由於這是類比模組,所以只能使用robotbit的PIN0-2。(使用PIN0的話需要拔除蜂鳴器跳線帽)

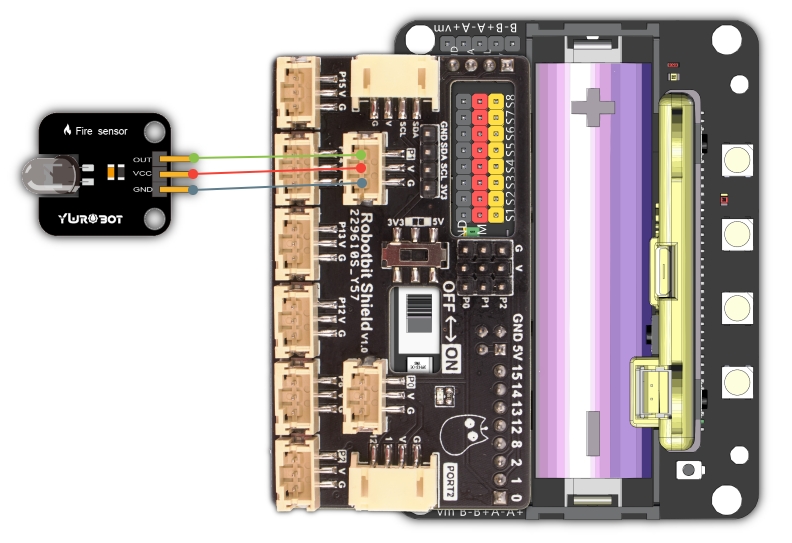

Robotbit Shield
將火焰感應器模組連接到Robotbit Shield的3PIN接口。

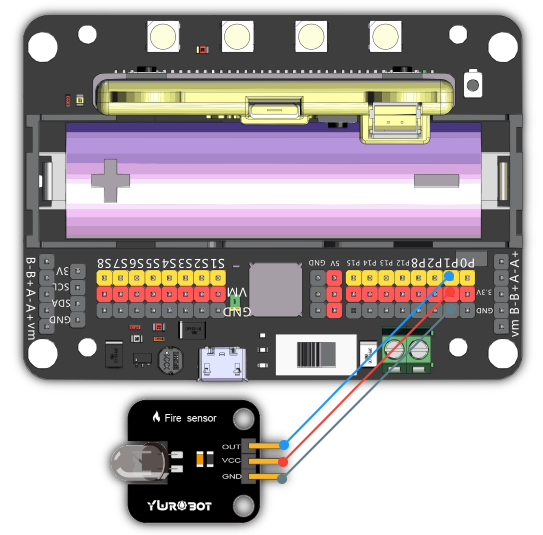

Robotbit
將火焰感應器模組連接到Robotbit的針線和3V接口。

MakeCode編程教學


此模組可供Microbit和Meowbit使用。
讀取火焰值數值編程

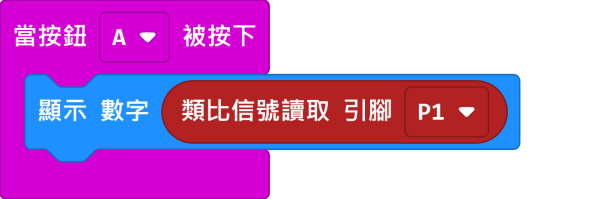

Microbit:

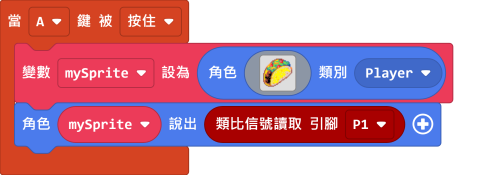

Meowbit:

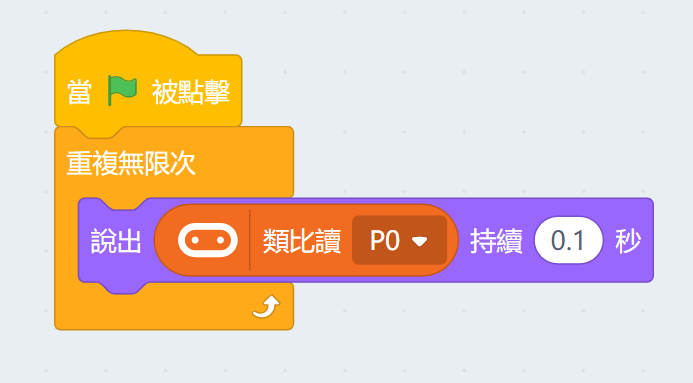

KittenBlock編程教學

加載Robotbit插件

讀取火焰值數值編程

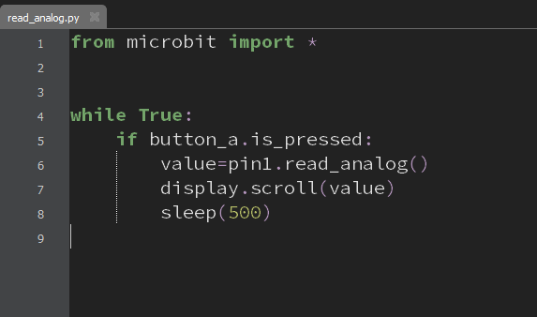

Mu Editor編程教學
讀取火焰值數值編程
