# 8x8 LED 全彩魔屏

![](https://kittenbothk.readthedocs.io/en/latest/_images/11_04.png)

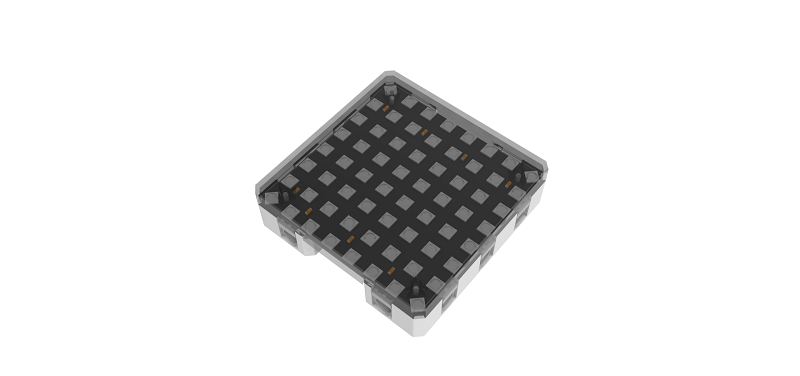

這是一塊8x8的全彩魔屏，可以單獨控制任意一點的顏色或者整個屏幕的顏色。支持多塊魔屏串聯，组成16x16或者8x32等魔屏，令顯示效果更加豐富。

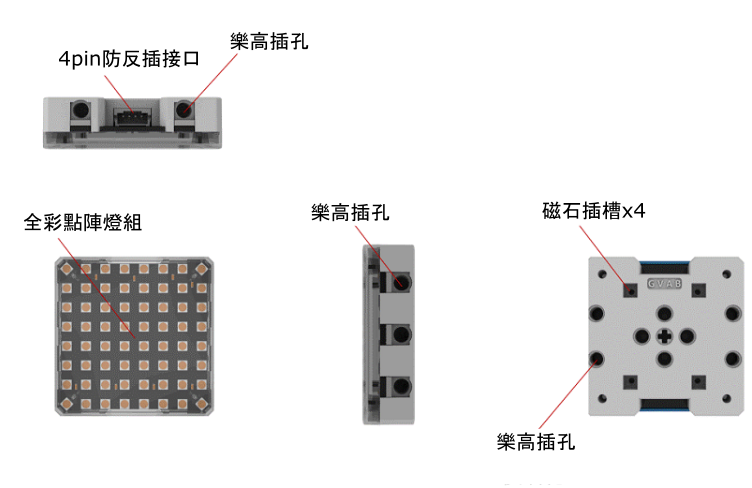

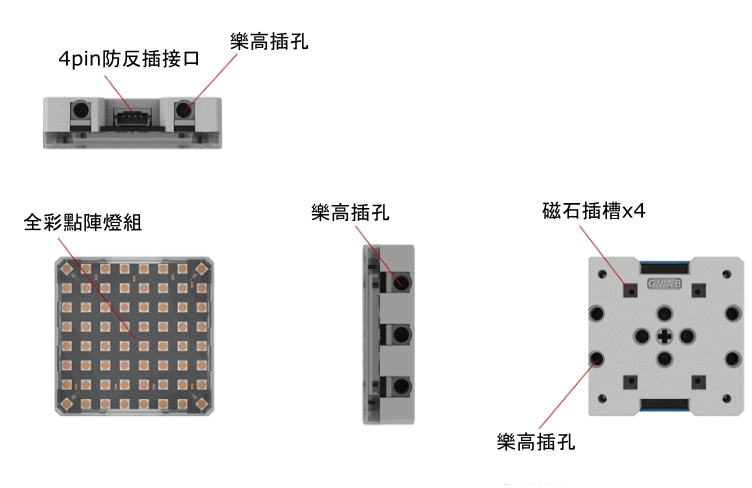

### 詳細介紹

![](https://kittenbothk.readthedocs.io/en/latest/_images/11_03.png)

### 產品參數

* 支援電壓：3V-5V
* 尺寸：56mm X 24mm X 16mm
* 接口：4pin防反插接口
* 像素：8x8全彩

### 使用注意事項

* 魔屏上有兩個接口，輸入和輸出，單獨使用，請使用輸入接口與Armourbit連接。
* 魔屏進行串聯需要將第一塊魔屏的輸出與下一塊的輸入接口連接。
* 用電池盒時最多支援串聯4塊魔屏。如需接更多，需外接電源，或者降低點陣亮度，以此減少電流。
* 長時間使用彩色魔屏請注意散熱。

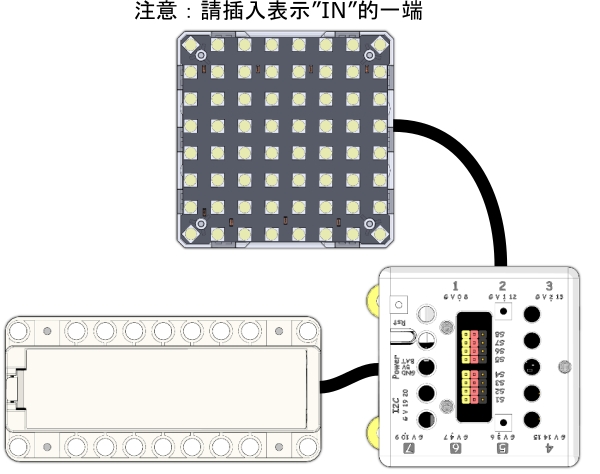

### 接線方法

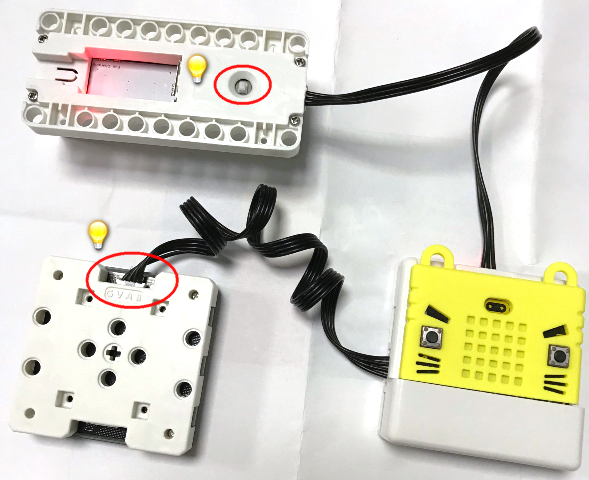

將點陣魔塊用4pin排線連接至Armourbit。

![](https://kittenbothk.readthedocs.io/en/latest/_images/rgb_wire.png)

![](https://kittenbothk.readthedocs.io/en/latest/_images/11_25.png)

### MakeCode編程教學

![](https://kittenbothk.readthedocs.io/en/latest/_images/mcbanner13.png)

#### 加載PowerBrick插件：

#### 在擴展頁直接搜尋powerbrick (PowerBrick已經過微軟認證，可以直接搜尋)

![](https://kittenbothk.readthedocs.io/en/latest/_images/powerbrick_search.png)

#### 你亦可以用插件地址搜尋

PowerBrick插件地址：<https://github.com/KittenBot/pxt-powerbrick>

#### [詳細方法](/programmingplatforms/makecode/kittenbotandmakecode.md)

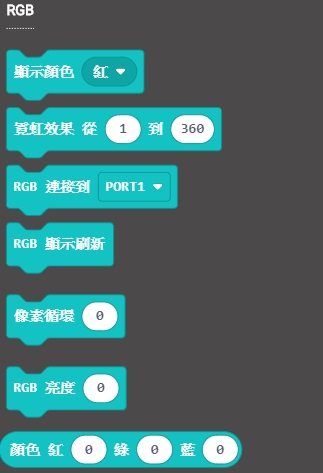

#### 點陣魔塊積木塊

![](https://kittenbothk.readthedocs.io/en/latest/_images/rgbblocks1.png)

![](https://kittenbothk.readthedocs.io/en/latest/_images/rgbblocks2.png)

#### 單色點亮

{% embed url="<https://makecode.microbit.org/_dgdfa73fb6jr>" %}

[參考程式網址](https://makecode.microbit.org/_dgdfa73fb6jr)

#### 彩虹色點亮

{% embed url="<https://makecode.microbit.org/_VDtaD6AVjfdd>" %}

[參考程式網址](https://makecode.microbit.org/_VDtaD6AVjfdd)

#### 單顆燈點亮

{% embed url="<https://makecode.microbit.org/_iv6MHWEkDMjr>" %}

[參考程式網址](https://makecode.microbit.org/_iv6MHWEkDMjr)

#### 圖案點亮示範

{% embed url="<https://makecode.microbit.org/_2cF73496m8p1>" %}

[參考程式網址](https://makecode.microbit.org/_2cF73496m8p1)

#### Makecode教學短片

{% embed url="<https://www.youtube.com/watch?v=Pmg6Gvg29jo>" %}

### 插件版本與更新

插件可能會不定時推出更新，改進功能。亦有時候我們可能需要轉用舊版插件才可使用某些功能。

詳情請參考: [Makecode插件版本更換](/programmingplatforms/makecode/makecodeextupdate.md)

### KittenBlock編程教學

![](https://kittenbothk.readthedocs.io/en/latest/_images/kbbanner7.png)

#### 加載PowerBrick插件

在左上角小貓logo旁邊的硬件欄選擇PowerBrick，加載Microbit與Powerbrick插件。

![](https://kittenbothk.readthedocs.io/en/latest/_images/addextension1.png)

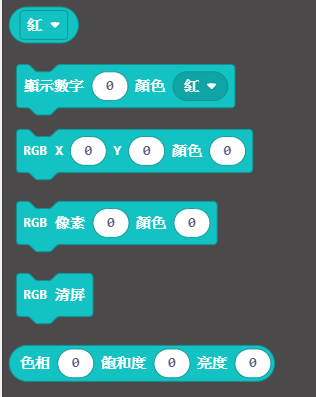

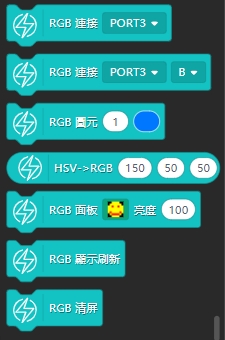

#### 點陣魔塊積木塊

![](https://kittenbothk.readthedocs.io/en/latest/_images/rgbblocks.png)

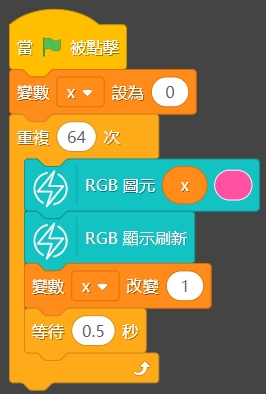

#### 逐顆點亮

![](https://kittenbothk.readthedocs.io/en/latest/_images/kbrgb.png)

[參考程式下載](https://bit.ly/PowerbrickM9_01sb3)

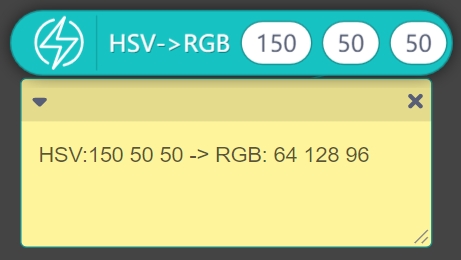

由於顯示色彩只支援RGB，假如你有一組HSV顏色，你必需要將其轉換至RGB格式。

![](https://kittenbothk.readthedocs.io/en/latest/_images/HSVTORGB.png)

### FAQ

1：為什麼我點擊積木塊沒有反應呢？

首先確保已經連接好Microbit，然後上載韌體再試一試。


---
