# 超聲波聲音魔塊

![](https://kittenbothk.readthedocs.io/en/latest/_images/06_04.png)

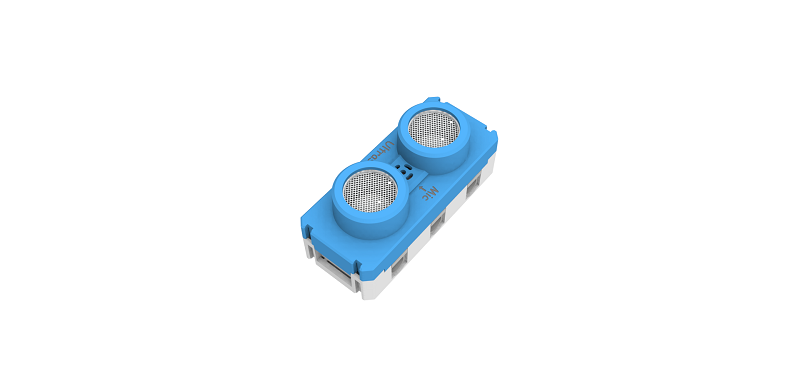

這魔塊包含了超聲波感應器和咪高峰。它可以用超聲波來測量與物件的距離，咪高峰可以探測環境聲音的強弱。

![](https://kittenbothk.readthedocs.io/en/latest/_images/IMG_2577.GIF)

![](https://kittenbothk.readthedocs.io/en/latest/_images/IMG_2576.GIF)

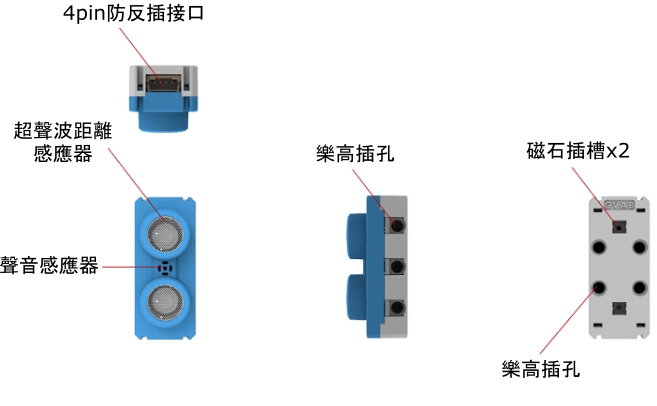

### 詳細介紹

![](https://kittenbothk.readthedocs.io/en/latest/_images/06_01.png)

### 產品參數

* 支援電壓：3V-5V
* 尺寸：56mm X 24mm X 24mm
* 接口：4PIN防反接排線
* 超聲波探測距離：4cm-200cm（推薦範圍）
* 聲音模擬數值範圍：0-1023

### 使用注意事項

* 超聲波距離測量要求物件表面比較平整，平面盡量與超聲波魔塊垂直。超聲波的發射是一個扇形，所以要注意測量距離之間是否有其他障礙物遮擋。
* 咪高峰只能檢測環境聲音的強度，並非分貝值，測量分貝值需要比較專業的儀器。咪高峰只是檢測瞬時聲音的強弱數值。

### 接線方法

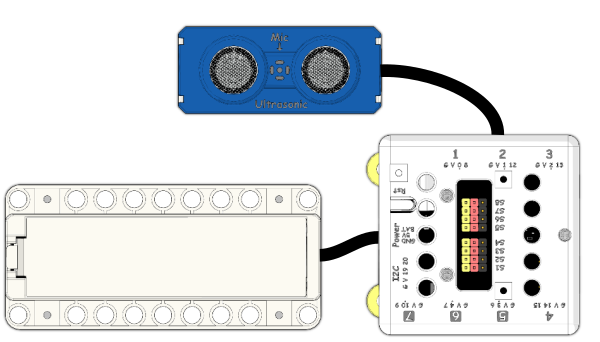

將超聲波聲音魔塊用4pin排線連接至Armourbit。

![](https://kittenbothk.readthedocs.io/en/latest/_images/ultrasound_wire.png)

### MakeCode編程教學

![](https://kittenbothk.readthedocs.io/en/latest/_images/mcbanner13.png)

#### 加載PowerBrick插件：

#### 在擴展頁直接搜尋powerbrick (PowerBrick已經過微軟認證，可以直接搜尋)

![](https://kittenbothk.readthedocs.io/en/latest/_images/powerbrick_search.png)

#### 你亦可以用插件地址搜尋

PowerBrick插件地址：<https://github.com/KittenBot/pxt-powerbrick>

#### [詳細方法](/programmingplatforms/makecode/kittenbotandmakecode.md)

#### 超聲波聲音魔塊積木塊:

![](https://kittenbothk.readthedocs.io/en/latest/_images/ultrasoundblocks.png)

#### 距離檢測編程

{% embed url="<https://makecode.microbit.org/_VUTJ1xDtzVfR>" %}

[參考程式網址](https://makecode.microbit.org/_VUTJ1xDtzVfR)

#### 環境聲音檢測編程

{% embed url="<https://makecode.microbit.org/_RKL0iE4iP63i>" %}

[參考程式網址](https://makecode.microbit.org/_RKL0iE4iP63i)

#### Makecode教學短片

{% embed url="<https://www.youtube.com/watch?v=Jwj449zjnYE>" %}

#### 示範短片

{% embed url="<https://www.youtube.com/watch?v=sNdLvYbQ930>" %}

### 插件版本與更新

KOI插件可能會不定時推出更新，改進功能。亦有時候我們可能需要轉用舊版插件才可使用某些功能。

詳情請參考: [Makecode插件版本更換](/programmingplatforms/makecode/makecodeextupdate.md)

### KittenBlock編程教學

![](https://kittenbothk.readthedocs.io/en/latest/_images/kbbanner7.png)

#### 加載PowerBrick插件

在左上角小貓logo旁邊的硬件欄選擇PowerBrick，加載Microbit與Powerbrick插件。

![](https://kittenbothk.readthedocs.io/en/latest/_images/addextension1.png)

#### 巡線積木塊

![](https://kittenbothk.readthedocs.io/en/latest/_images/kbultrasoundblocks.png)

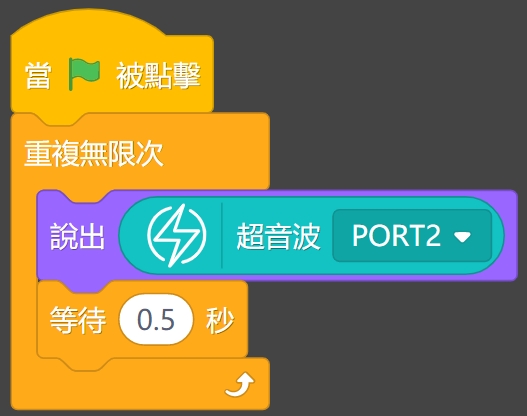

#### 距離檢測編程

![](https://kittenbothk.readthedocs.io/en/latest/_images/kbultrasounddist.png)

[參考程式下載](https://bit.ly/PowerbrickM4_01sb3)

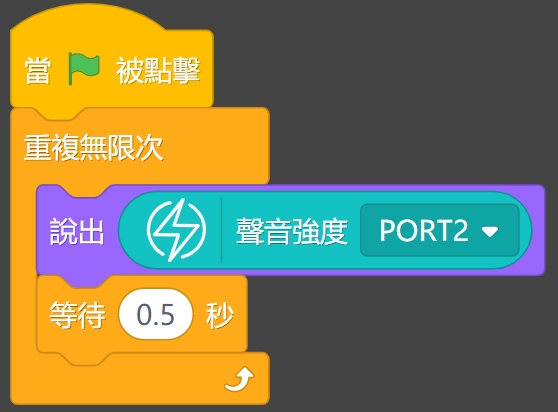

#### 環境聲音檢測編程

![](https://kittenbothk.readthedocs.io/en/latest/_images/kbultrasoundlevel.png)

[參考程式下載](https://bit.ly/PowerbrickM4_02sb3)

### FAQ

1：為什麼我點擊積木塊沒有反應呢？

首先確保已經連接好Microbit，然後上載韌體再試一試。
