# AI/AIoT 智能回收箱套件教學(KOI 1)

## AI/AIoT 智能回收箱套件教學

### 資源下載

[音效檔下載](https://drive.google.com/file/d/1GEJpytMGa4GYDSfpvDlvfwSC0fG-qENg/view?usp=sharing)

[參考圖檔下載](https://drive.google.com/drive/folders/1l27lVZQ-IEcx-_u2yh-VkV3N75coOGbE?usp=sharing)

![](https://kittenbothk.readthedocs.io/en/latest/_images/a4.png)

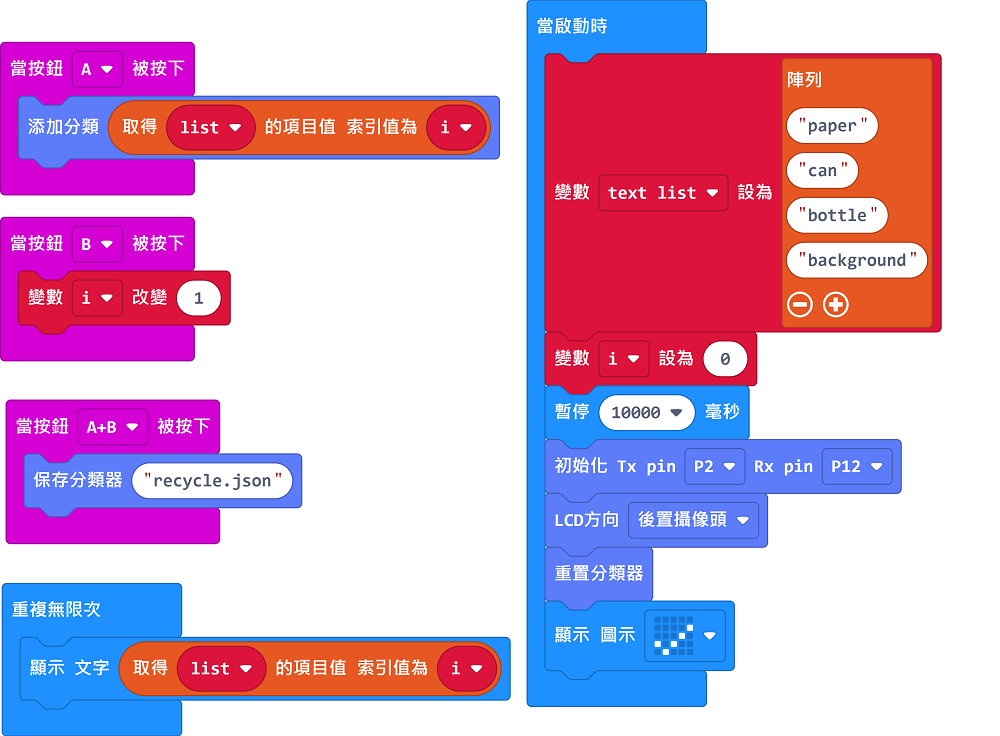

### 模型訓練參考程式

![](https://kittenbothk.readthedocs.io/en/latest/_images/train_code.png)

[Armourbit版參考程式](https://makecode.microbit.org/_JrW0YiUai2r8)

[Robotbit版參考程式](https://makecode.microbit.org/_Ew7AEaDzw78e)

#### 訓練方法

1. Micro:bit會顯示目前的分類。
2. 按A對現時分類進行訓練。
3. 按B跳到下一個分類。
4. 按A+B儲存模型。

### AI智能回收箱參考程式

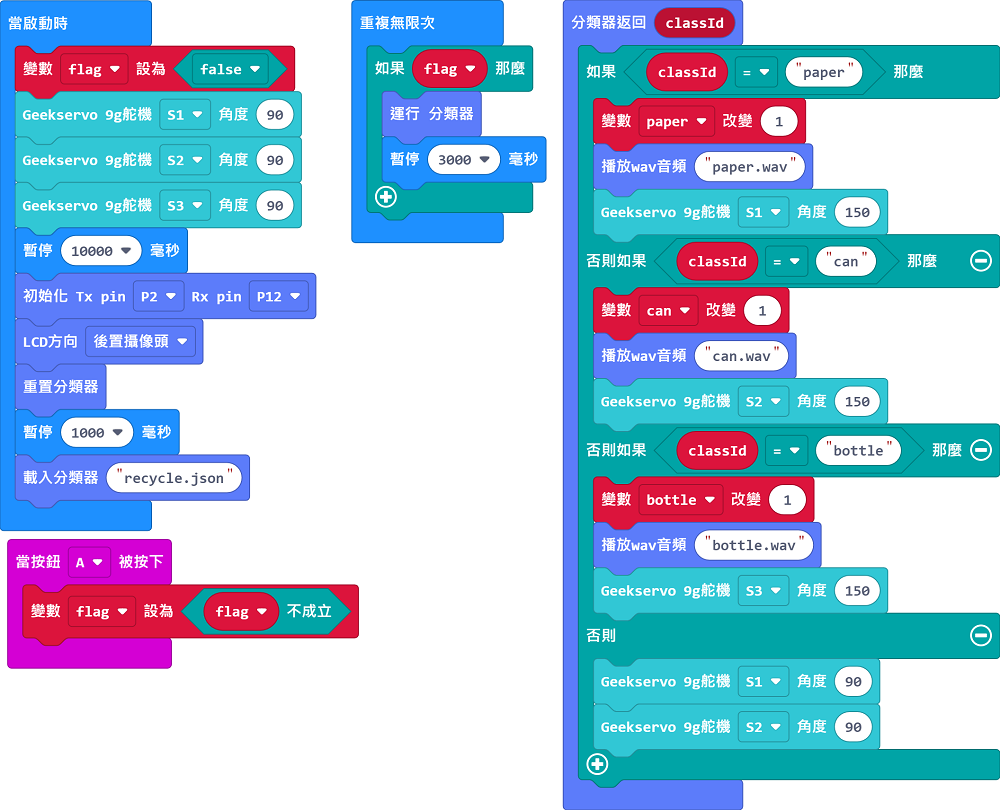

![](https://kittenbothk.readthedocs.io/en/latest/_images/offline_code.png)

[Armourbit版參考程式](https://makecode.microbit.org/_PY2KHcH7WHUg)

[Robotbit版參考程式](https://makecode.microbit.org/_Kmi7b1JKW3sW)

#### 辨認方法

1. 按A啟動辨認功能。
2. KOI會說出辨認到的垃圾類別，然後打開相應的回收箱。

### AIoT智能回收箱參考程式

### MakerCloud平台版本

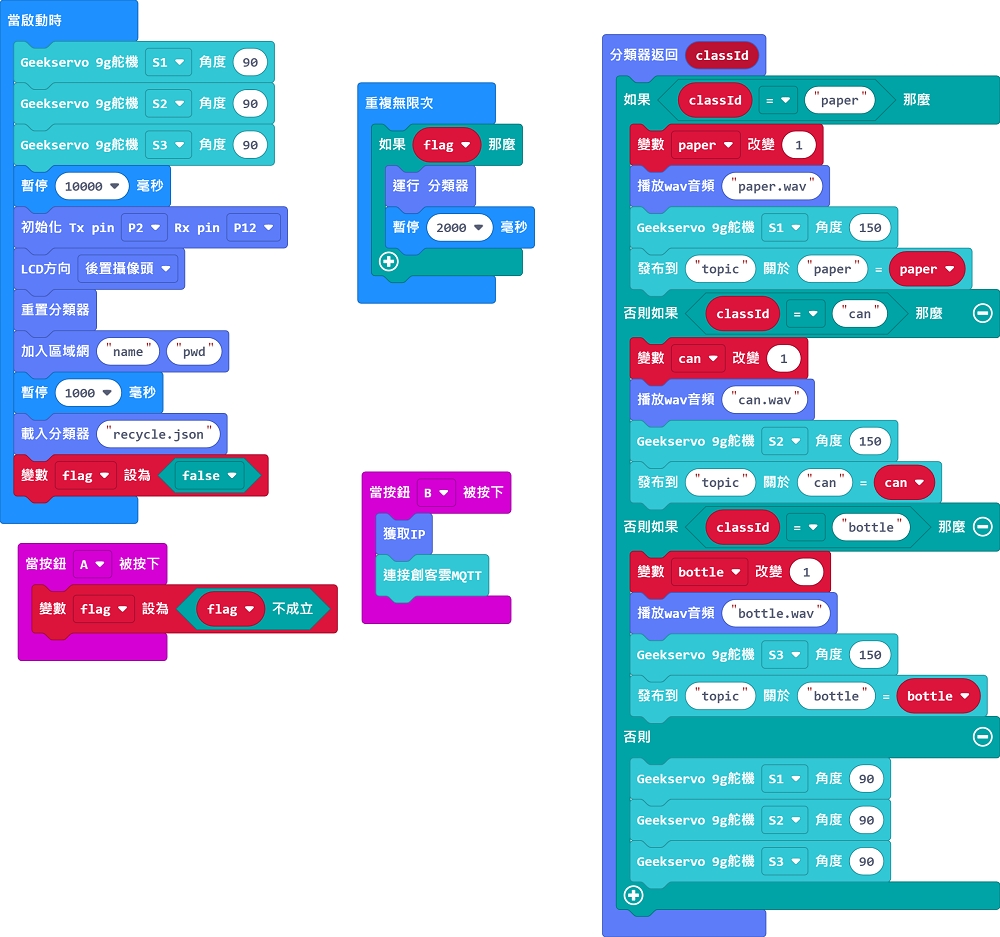

![](https://kittenbothk.readthedocs.io/en/latest/_images/online_code.png)

[Armourbit版參考程式](https://makecode.microbit.org/_9M9VDt2xMPpi)

[Robotbit版參考程式](https://makecode.microbit.org/_f6YdEkFRqWkF)

#### 辨認方法

1. 按A啟動辨認功能。
2. 按B確認KOI已成功連接網絡，並連接MakerCloud平台。
3. KOI會說出辨認到的垃圾類別，然後打開相應的回收箱。

#### MakerCloud平台設定教學

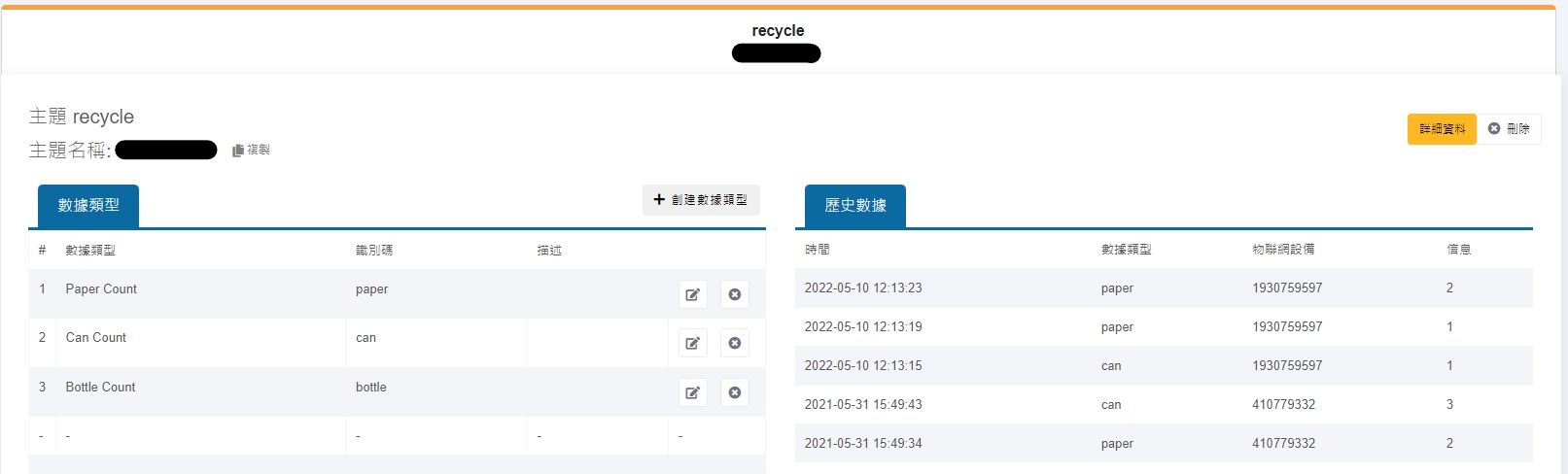

建立MakerCloud主題，並建立3個數據類型paper、can、bottle。

![](https://kittenbothk.readthedocs.io/en/latest/_images/makercloud1.png)

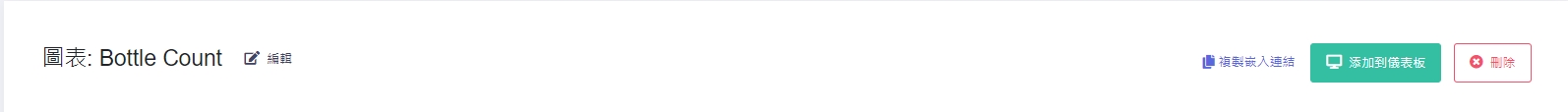

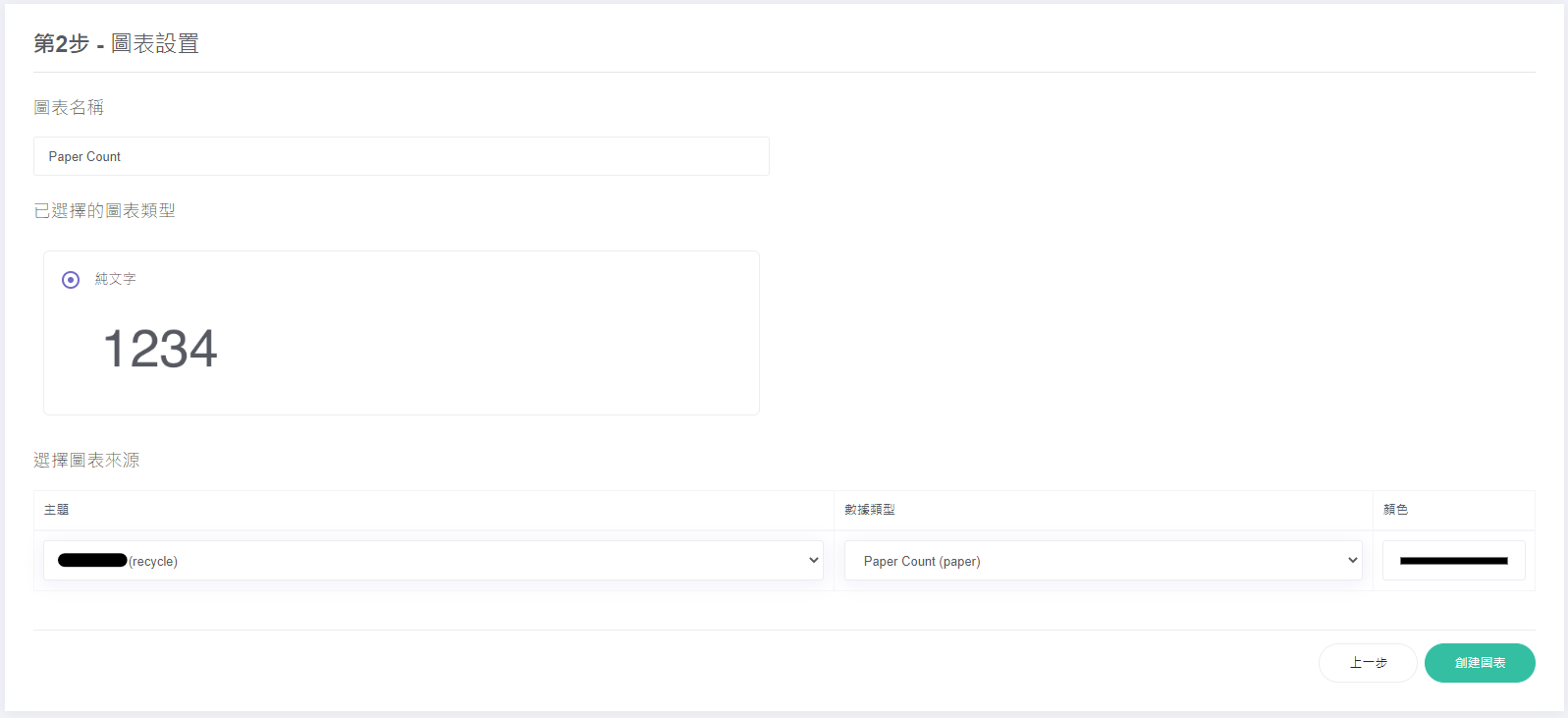

為每個數據類型建立圖表。

![](https://kittenbothk.readthedocs.io/en/latest/_images/makercloud2.png)

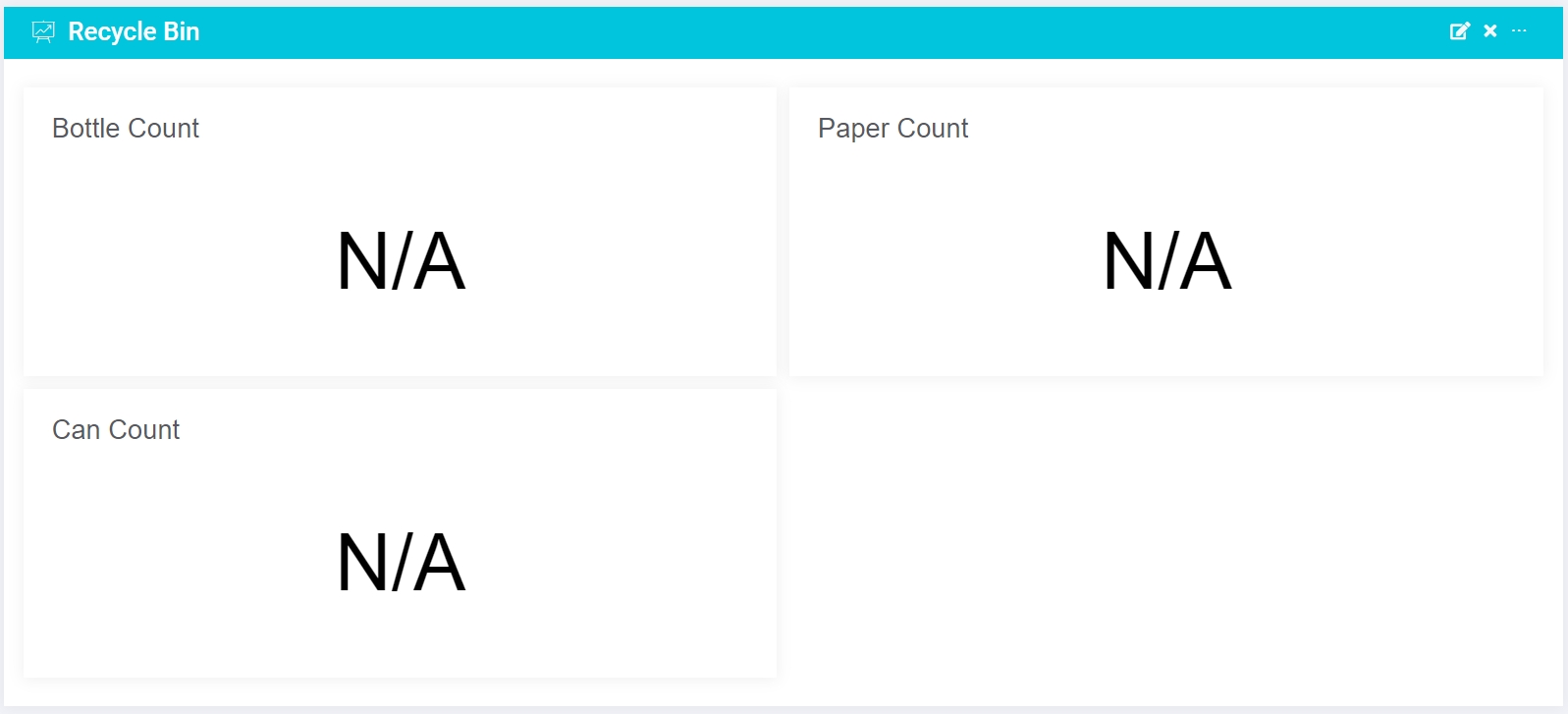

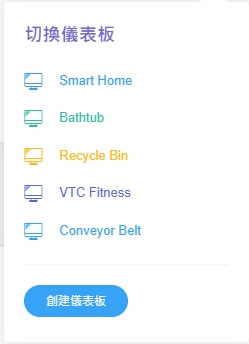

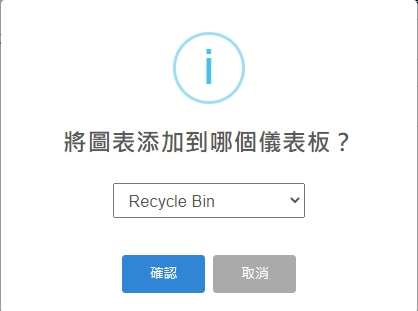

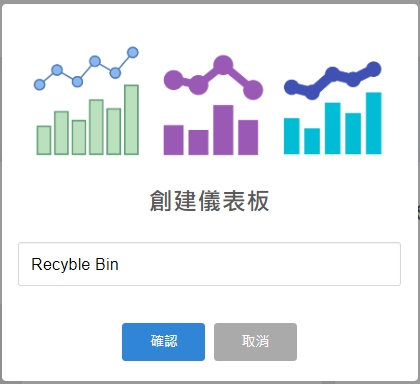

建立儀表板，將建立的3個圖表添加到裡面。

![](https://kittenbothk.readthedocs.io/en/latest/_images/makercloud3.png)

![](https://kittenbothk.readthedocs.io/en/latest/_images/makercloud4.png)

![](https://kittenbothk.readthedocs.io/en/latest/_images/makercloud5.png)

![](https://kittenbothk.readthedocs.io/en/latest/_images/makercloud6.png)

![](https://kittenbothk.readthedocs.io/en/latest/_images/makercloud7.png)

### ObjectBlocks平台版本

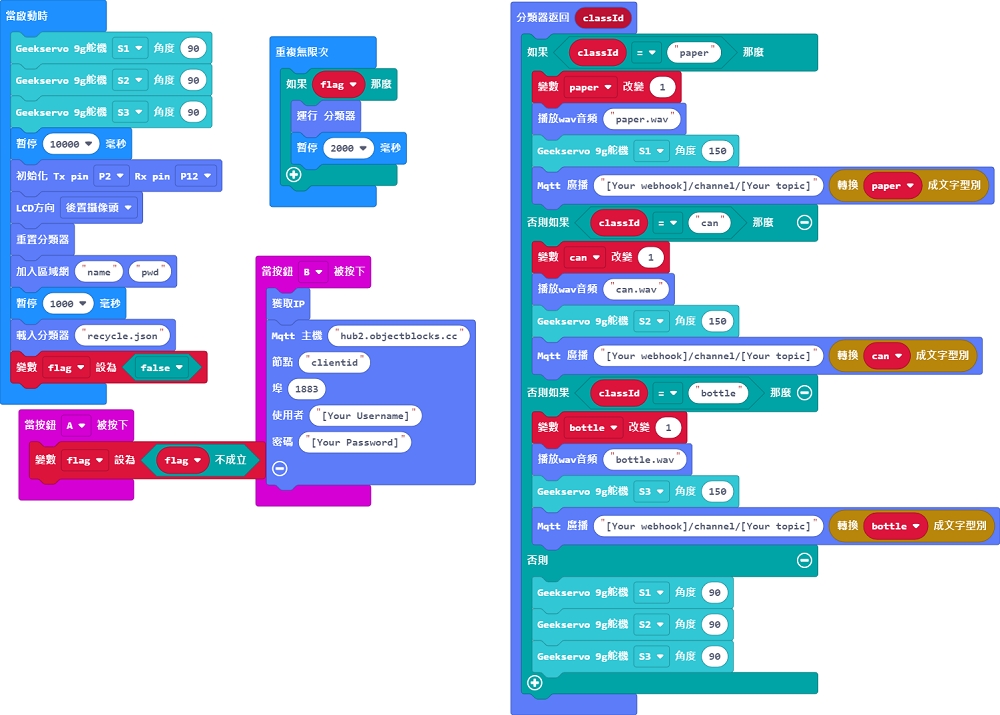

![](https://kittenbothk.readthedocs.io/en/latest/_images/objectblock_code.png)

[Armourbit版參考程式](https://makecode.microbit.org/_cVo50M4YRWRP)

[Robotbit版參考程式](https://makecode.microbit.org/_LD78gk4K7iud)

#### 辨認方法

1. 按A啟動辨認功能。
2. 按B確認KOI已成功連接網絡，並連接ObjectBlocks平台。
3. KOI會說出辨認到的垃圾類別，然後打開相應的回收箱。

#### ObjectBlocks平台設定

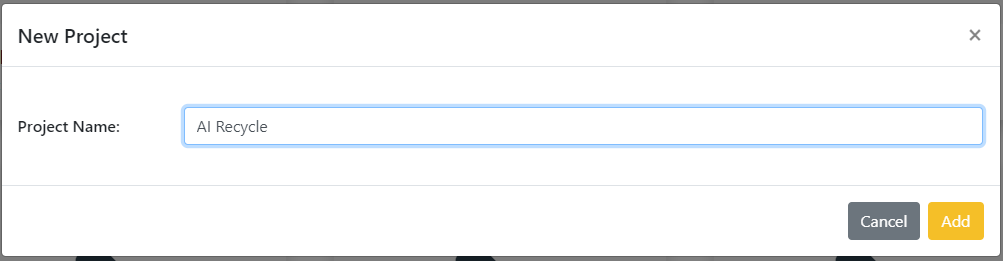

建立ObjectBlocks平台話題。

![](https://kittenbothk.readthedocs.io/en/latest/_images/objectblocks1.png)

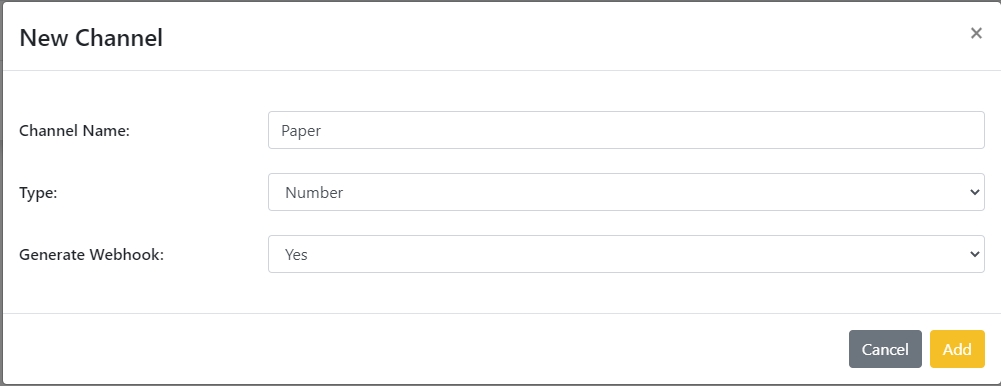

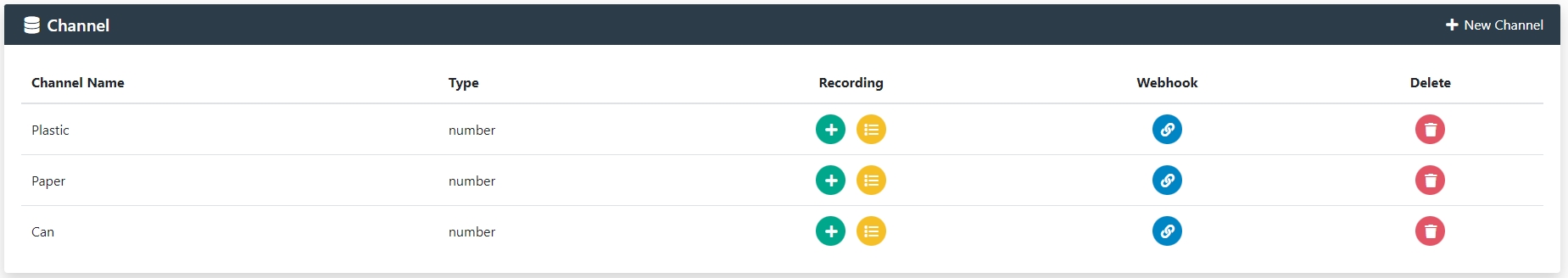

建立3個渠道Paper、Plastic、Can。(必須剔選webhook選項)

![](https://kittenbothk.readthedocs.io/en/latest/_images/objectblocks2.png)

![](https://kittenbothk.readthedocs.io/en/latest/_images/objectblocks3.png)

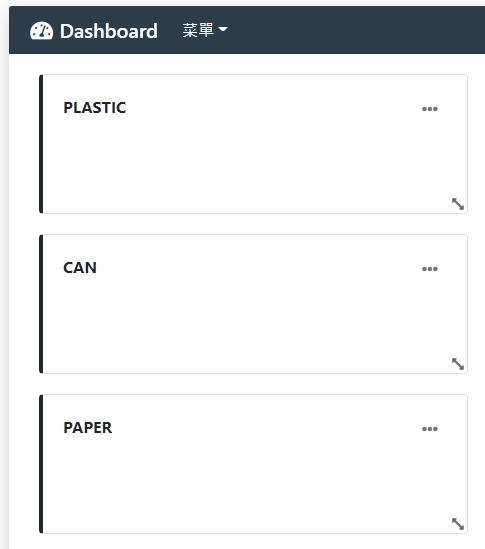

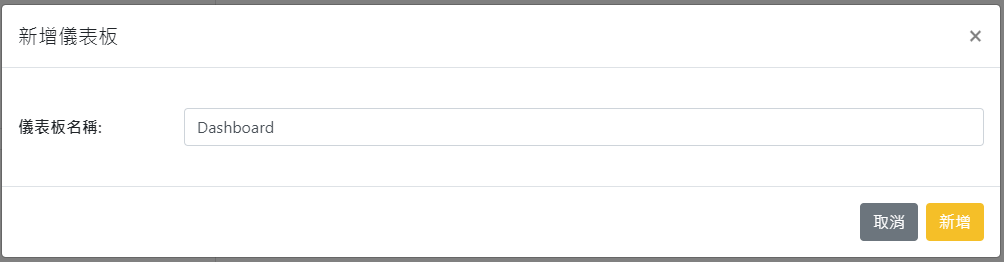

建立儀表板。

![](https://kittenbothk.readthedocs.io/en/latest/_images/objectblocks4.png)

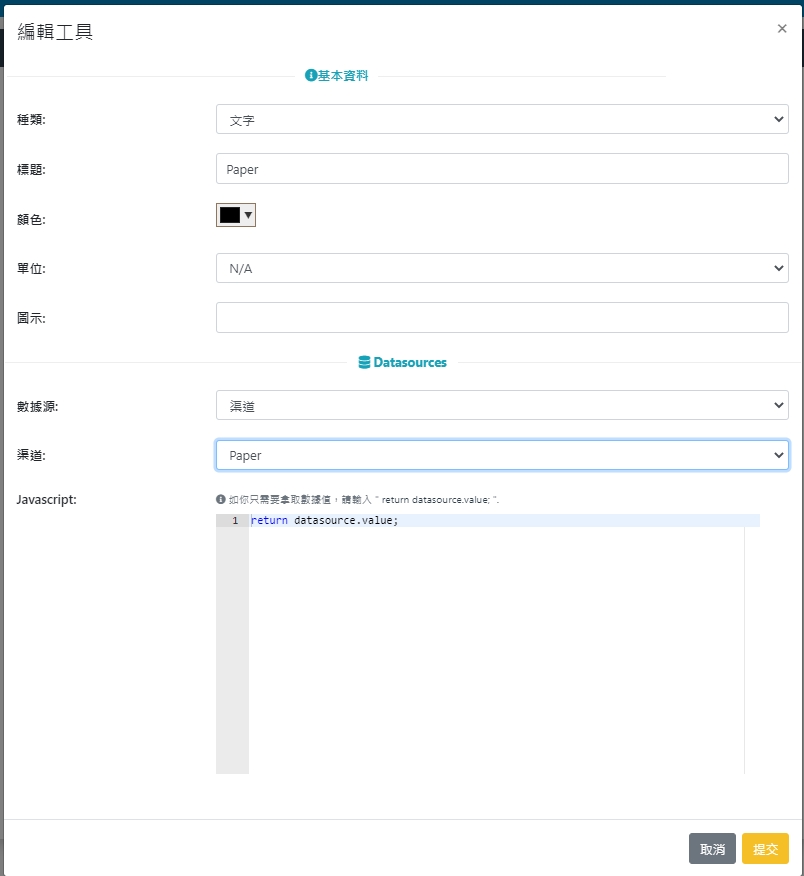

新增工具顯示渠道信息。

![](https://kittenbothk.readthedocs.io/en/latest/_images/objectblocks5.png)

![](https://kittenbothk.readthedocs.io/en/latest/_images/objectblocks6.png)

### ThingSpeak平台版本

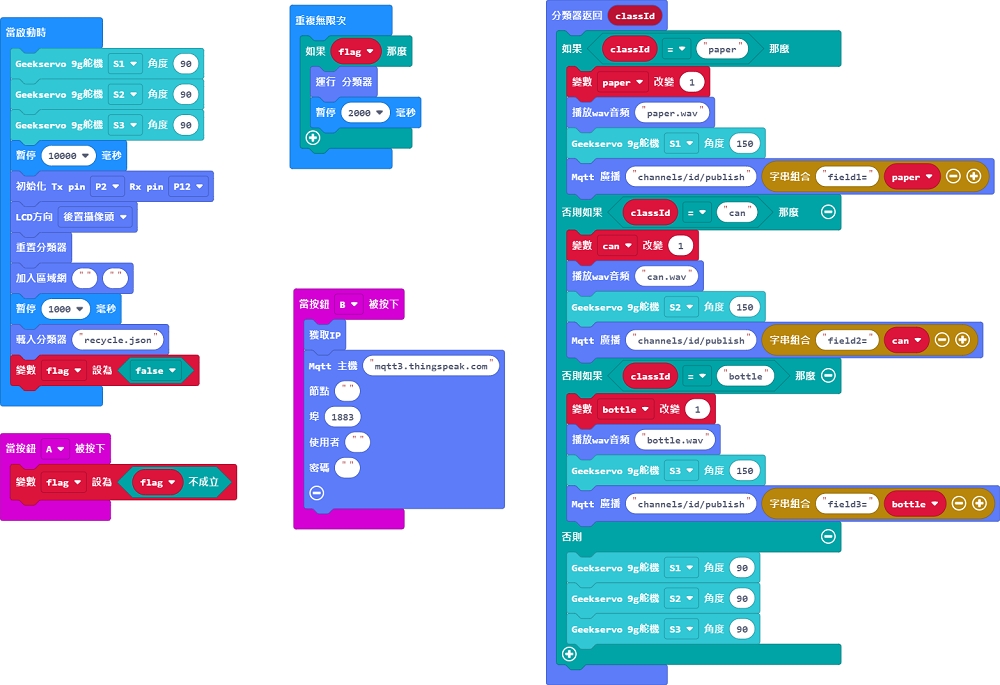

![](https://kittenbothk.readthedocs.io/en/latest/_images/thingspeak_code.png)

[Armourbit版參考程式](https://makecode.microbit.org/_f8eHEHJaT8MV)

[Robotbit版參考程式](https://makecode.microbit.org/_Lo5grsEu8HeX)

#### 辨認方法

1. 按A啟動辨認功能。
2. 按B確認KOI已成功連接網絡，並連接ThingSpeak平台。
3. KOI會說出辨認到的垃圾類別，然後打開相應的回收箱。

#### ThingSpeak平台設定

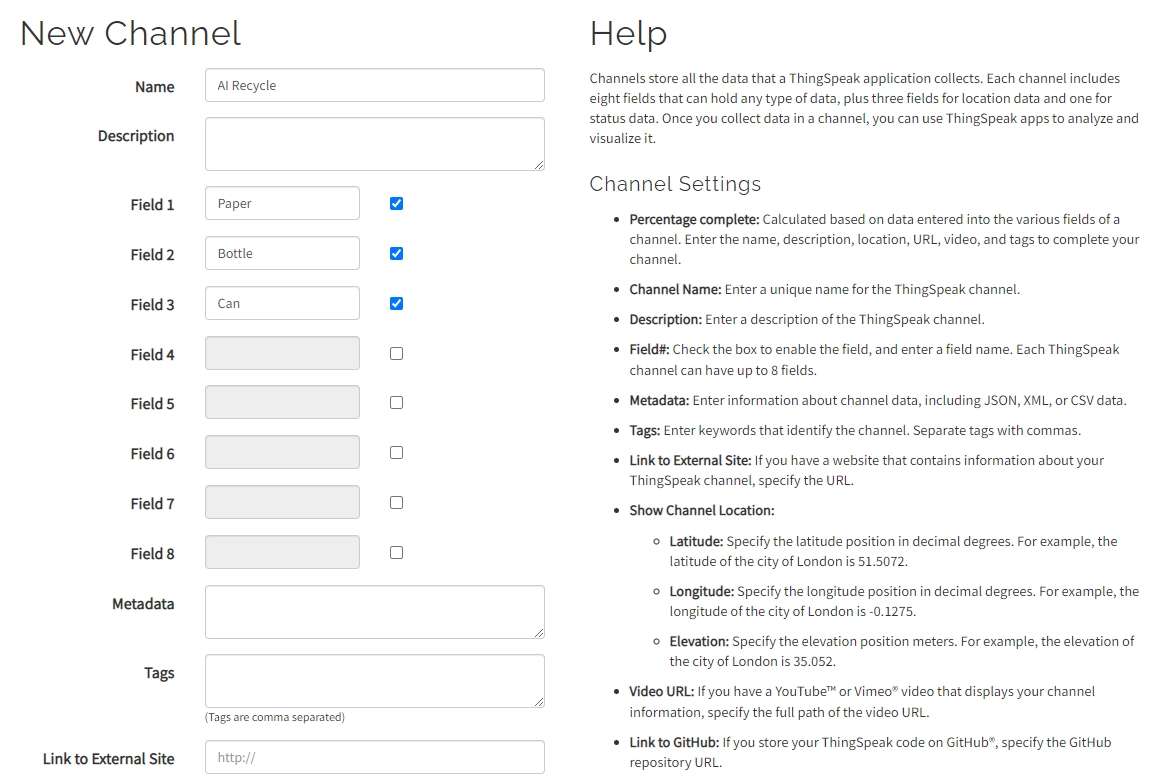

設立新ThingSpeak頻道。

![](https://kittenbothk.readthedocs.io/en/latest/_images/thingspeak1.png)

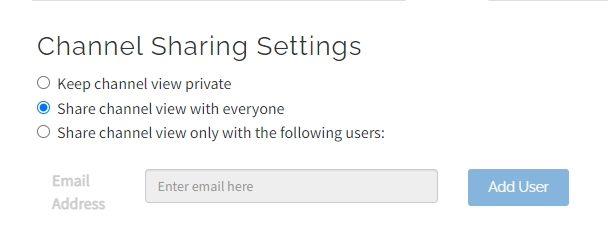

將頻道設為公開。

![](https://kittenbothk.readthedocs.io/en/latest/_images/thingspeak2.png)

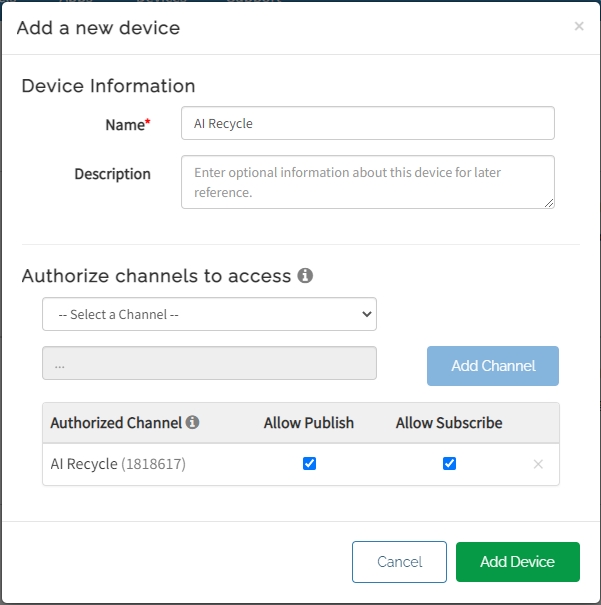

添加MQTT裝置存取話題訊息。

![](https://kittenbothk.readthedocs.io/en/latest/_images/thingspeak3.png)

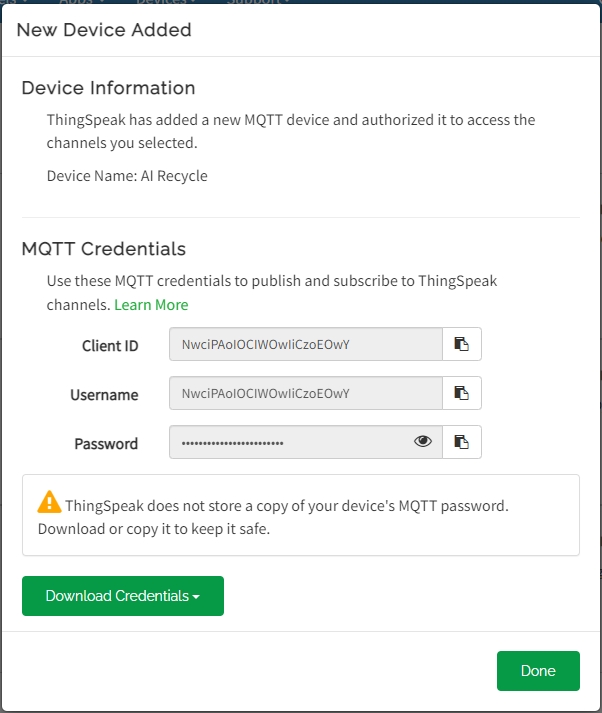

在程式裡填入登入資料。

![](https://kittenbothk.readthedocs.io/en/latest/_images/thingspeak4.png)


---
