4. Y平衡測試

以超聲波測距檢測用戶Y平衡的距離,然後上傳至物聯網平台。

搭建說明書

參考接線

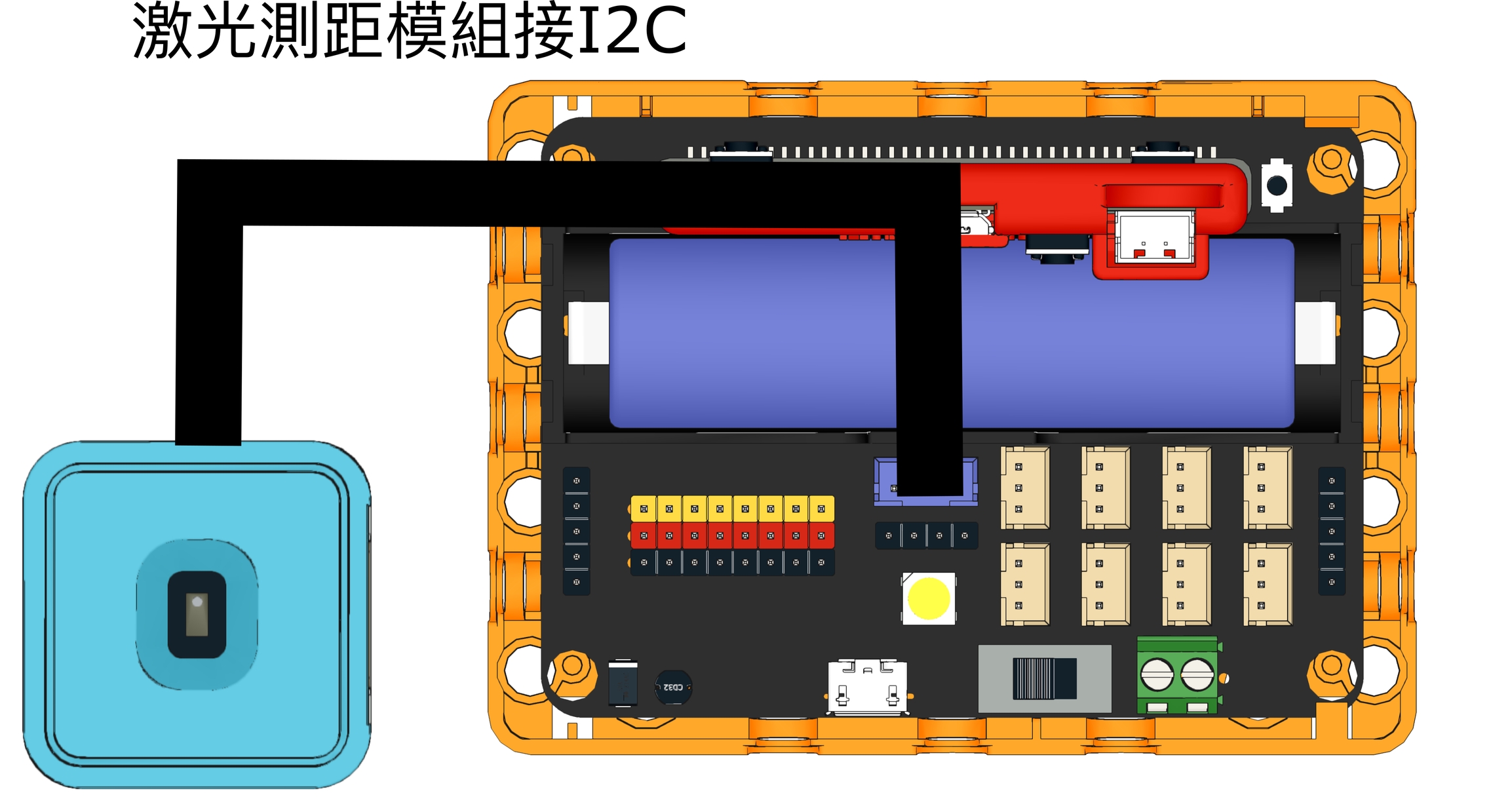

感應器

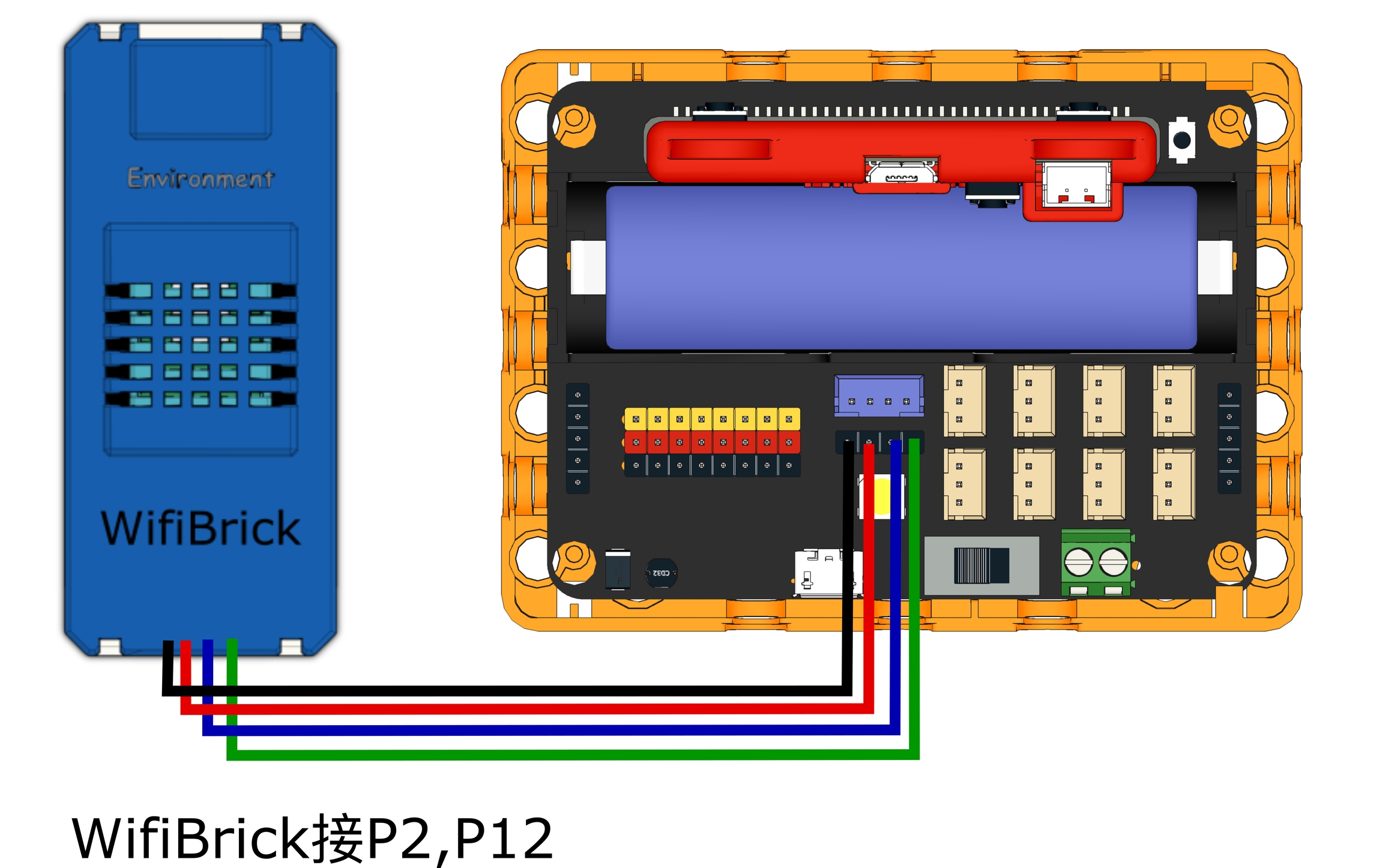

感應器(控制器)

參考程式

感應器(前)

感應器(左)

感應器(右)

感應器(控制器)

使用方法

  1. 1.
    在地上用膠紙貼一個大型的Y字樣(每邊長度大約1m)。
  2. 2.
    在每條線的盡頭放上相應的感應器(前\左\右)。
  3. 3.
    用戶需要先在Y的中心點企直並在用戶每邊放一個小盒子。
  4. 4.
    感應器量度的次序為前、左、右。
  5. 5.
    在控制器上按下A,量度起始距離,相應的感應器會顯示set。
  6. 6.
    用戶用腳將盒子沿線段推動,當推到盡頭後就可以按下遙控器B鍵量度距離。控制器會顯示recv代表量度完畢。
  7. 7.
    同時按下A+B鍵,切換到下一組感應器。控制器與相應的感應器會顯示相同英文字母。
  8. 8.
    重複直至完成測量前、左、右的距離,最後按下按鍵模組,將數據上傳到物聯網。
