Makecode 編程與ThingSpeak

前言

當硬件及IoT平台準備就緒, 我們便可開始為Micro:bit 編程。

程式會分為3大部份

1. 連線到網絡。

2. 定立mqtt server, 接通thingspeak。

3. 主程式 (發佈/訂閱channel)。

• 本文均以配合Robot:bit 作示範; 如改用Iobit 或 Armourbit, 只需作輕量修改便可。

• 本文的範例程式會基於WiFiBrick做基礎，假如你使用KOI，請按照範例程式和教學自行作出調整。

KOI與物聯網

一如以住, 我們要到Makecode 編程平台及相關插件。

點擊 MakeCode

加載Kittenbot插件：

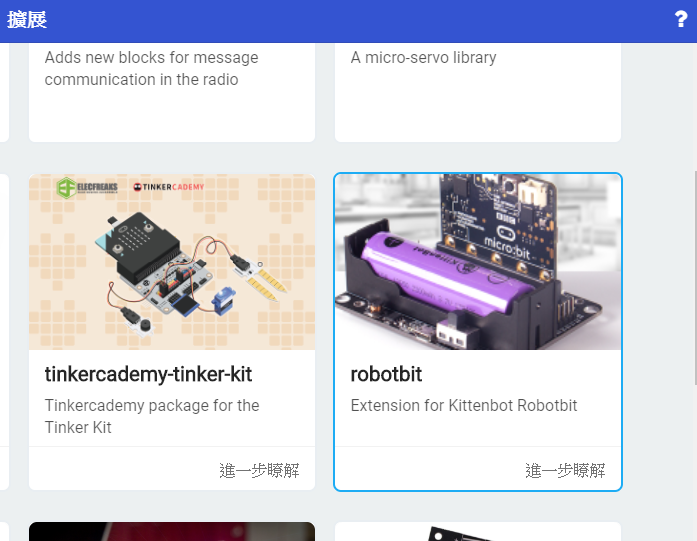

在擴展頁直接搜尋Kittenbot (Kittenbot已經過微軟認證，可以直接搜尋)

選擇KittenWiFi和Powerbrick或Robotbit

  請按自己的硬件選擇Powerbrick或Robotbit插件。

假如你使用KOI，請加載KOI插件

硬件準備

在編程前請確保硬件及接線沒有問題。

硬件接線方法

1. 讓Wifibrick連線到網絡

重溫Wifibrick 介紹與使用說明編章, 處理好接線。

本章說明如何把wifibrick初始化及網絡連線的積木組織好。最後在後續第2 及3 步驟, 按需要組織廣播與訂閱功能的積木。

把Wifibrick 連經到網絡, 需要在插件中找出2行積木

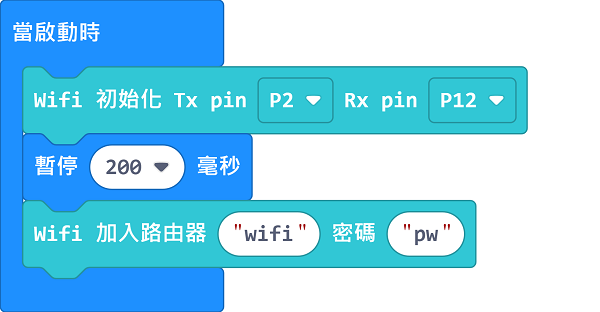

1. 按前章接線情況, 修改初始化中Tx , Rx 所對應的Pin號。積木的Rx 及 Tx 是對應micro:bit 的一端。

2. SSID 及 PW 需安用戶的實際情況輸入資料; SSID為路由器的名稱; PW登入路由器的密碼

   SSID 及 PW, 只能由英文子母及數字組合, 而且大小階必需一致

3. WifiBrick只能連接到2.4GHz之網絡，請確保網絡合乎規格。

Robotbit/IOBit

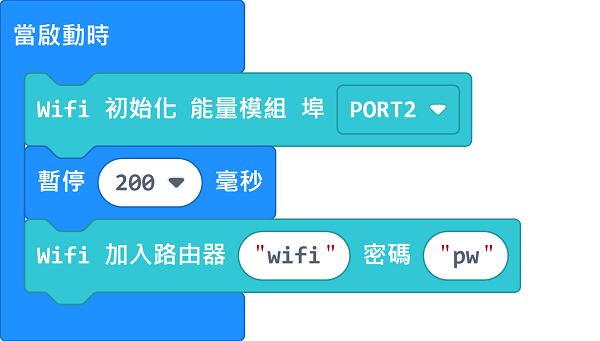

Wifibrick連線到網絡(Robotbit/IOBit)

Armourbit

Wifibrick連線到網絡(Armourbit)

---

進入下一步前, 建議先把本章程式下載到microbit 運行, 測試把wifibrick 連到網絡; 如連線順利便可進一步組織核心功能。

WifiBrick指示燈詳解

1. 當啟動電源後，紅色燈會亮起。

2. 在連接網絡期間，藍色燈會亮起。

3. 成功連網之後，所有燈會熄滅。

4. 成功連接MQTT之後，綠色燈會亮起。

MakeCode與ThingSpeak編程

ThingSpeak帳號申請

請大家首先按照以下教學，申請一個免費的ThingSpeak帳號。

ThingSpeak 平台介紹

ThingSpeak平台設置

申請帳號之後，我們還未可以開始編程，因為我們要先在ThingSpeak設置好平台。

建立新頻道

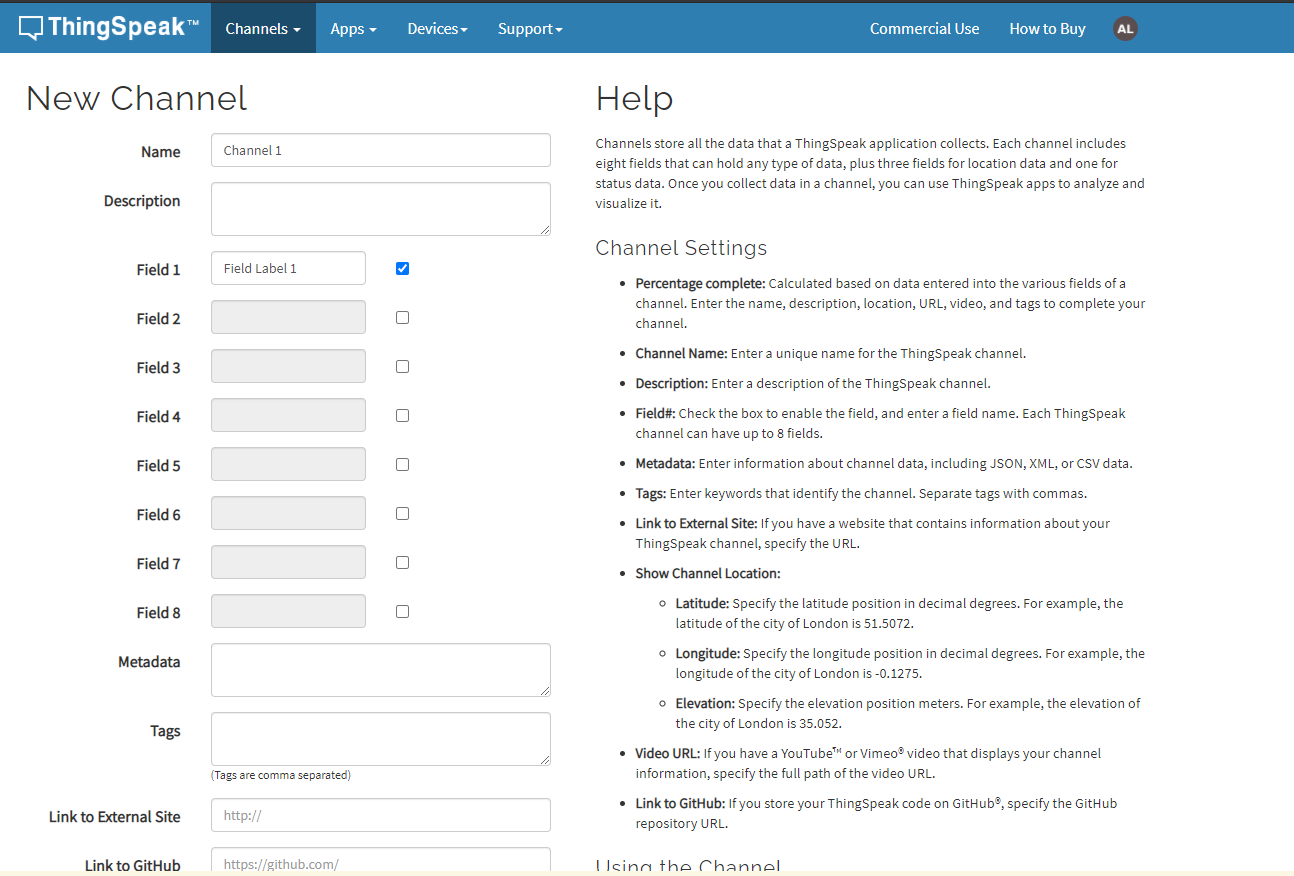

在My Channel的頁面建立新頻道。

除了頻道名稱之外其他可以不用理會。

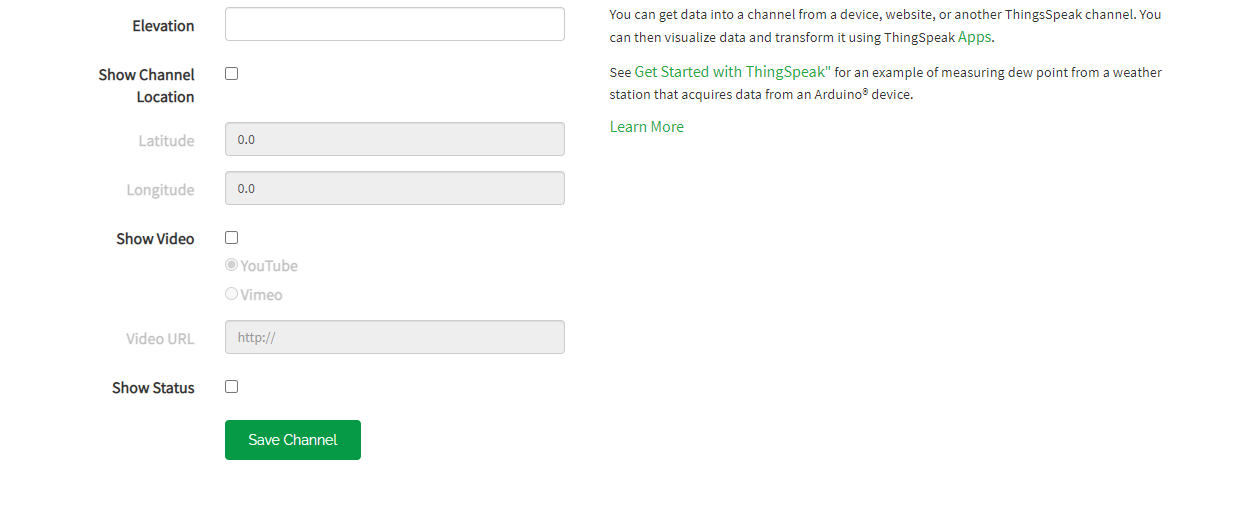

完成之後就可以按Save Channel。

進入Sharing。

最方便和簡單地使用ThingSpeak的方法是將頻道設為公開，所以我們選擇第二個選項。

當你看到Access由Private變為Public就代表頻道完成了。

添加新裝置

然後請前往Devices，選擇MQTT。

添加一個新裝置。

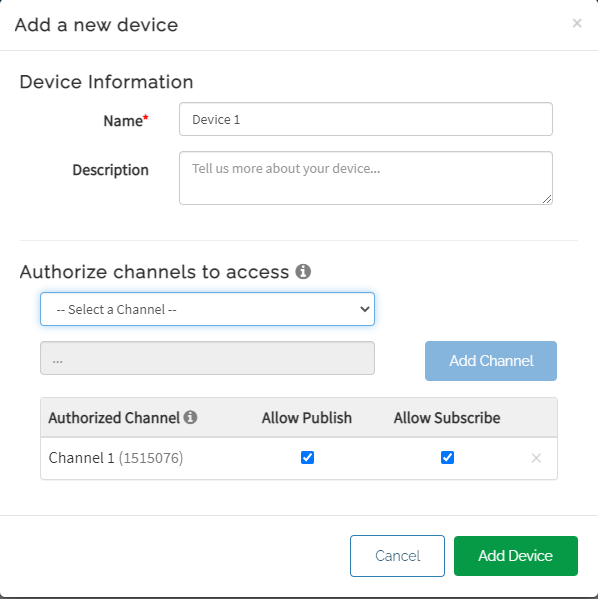

選擇剛才建立的頻道，點擊Add Channel。

最後就可以點擊Add Device。

添加裝置後，這一個頁面非常重要！這些是大家的未來板用來連接ThingSpeak的登入資料，請大家自行記下，或者下載登入資料，儲存在電腦。

MakeCode編程

連接ThingSpeak

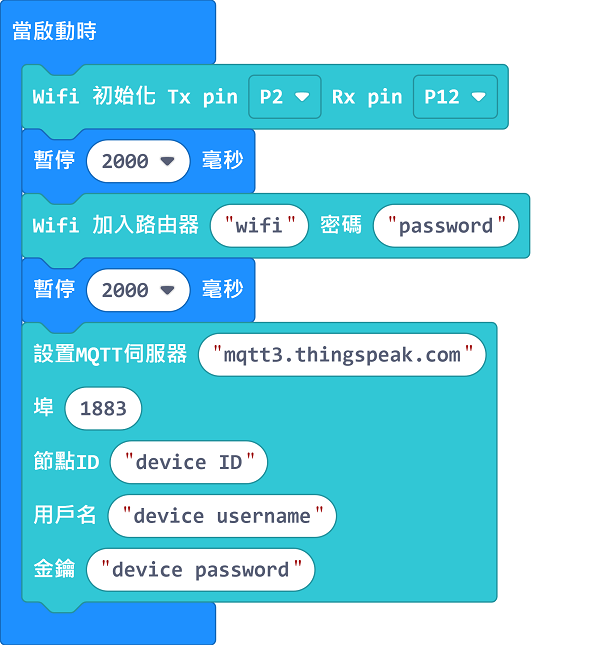

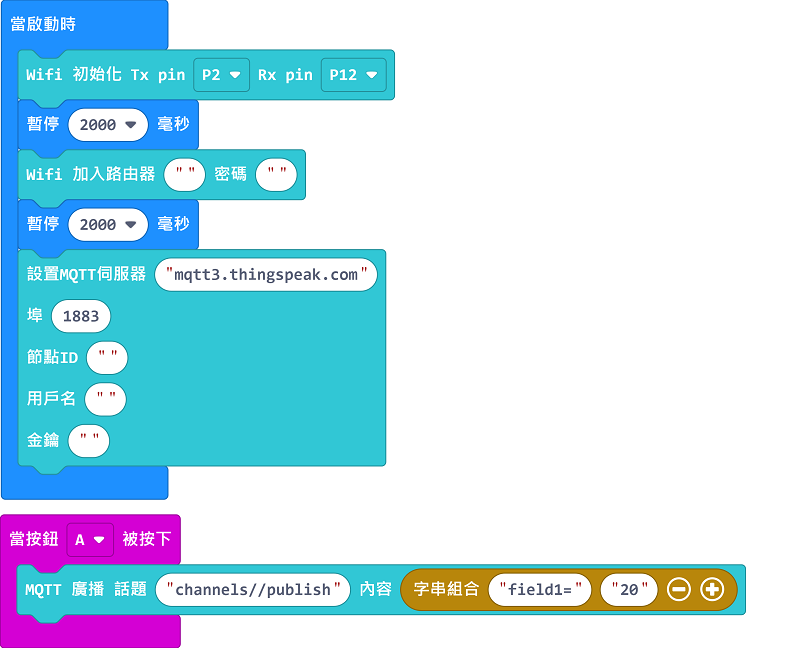

搭建出以下程式，將WifiBrick連接上網絡，然後連接到ThingSpeak的伺服器。

• 伺服器網址: mqtt3.thingspeak.com

• ID: 按照ThingSpeak裝置的ID

• 用戶名: 按照ThingSpeak裝置的username

• 密碼: 按照ThingSpeak裝置的Password

發佈到ThingSpeak頻道

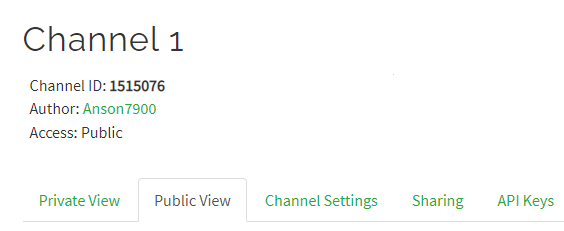

在發佈上ThingSpeak頻道之前，我們需要先查看頻道的ID。 頻道ID是一個7位的數字。

搭建出以下程式，按下A鍵發布信息20到ThingSpeak頻道。

• MQTT主題: channels/[頻道ID]/publish

• 信息: field[欄位號碼]=[數字信息]

WiFiBrick參考程式

KOI參考程式

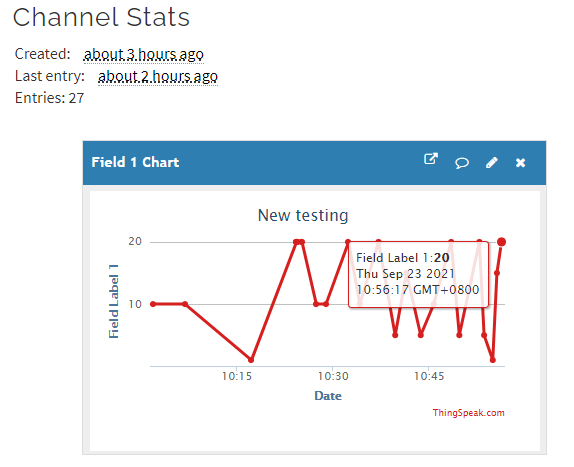

發佈成功的話，在ThingSpeak的頁面上會看到剛才發布的信息。

讀取ThingSpeak頻道信息

使用頻道ID訂閱頻道之後，就可以收取到頻道的訊息。

按A鍵發布信息到頻道，WiFiBrick收到訊息之後會顯示出來。

• MQTT主題: channels/[頻道ID]/subscribe/fields/field[欄位號碼]

.

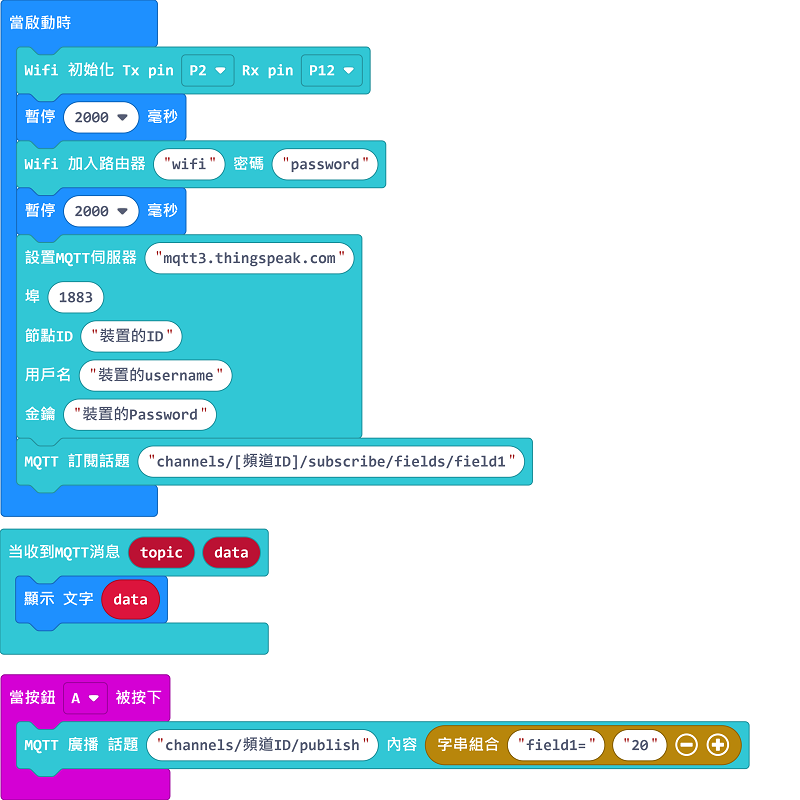

WiFiBrick參考程式

KOI參考程式

相信大家已具體掌握如何利用免費thingspeak 的方法, 歡迎把所製作的IoT 項目whatsapp到micro:bit 群組分享與交流！

插件版本與更新

插件可能會不定時推出更新，改進功能。亦有時候我們可能需要轉用舊版插件才可使用某些功能。

詳情請參考: Makecode插件版本更換
