JoyFrog micro:bit遙控介紹

Kittenbot JoyFrog micro:bit遙控綠色(HKBA8027A) Kittenbot JoyFrog micro:bit遙控紫色(HKBA8027B)

JoyFrog是Kittenbot推出的Microbit擴展版，它為Microbit增加了按鍵和搖桿等的輸入方式，適合作為遙距控制機械人的遙控器。它還可以用作主控板，在Kittenblock中充當遊戲手掣使用。

配送清單

  • Joyfrog手掣x1

  • Microbit電池盒x1

產品特色

  • 作為主控板：可以在Kittenblock或者Scratch用作遊戲手掣

  • 作為擴展版：可以為Microbit提供遊戲般的控制

  • 可以透過3pin和4pin接口連接傳感器

  • 作為遊戲手掣：連接可以當基本的遊戲手掣使用

產品規格

  • 尺寸：128mmx80mmx35mm

  • 主控晶片：GD32F350C8T6

  • 頻率：108MHz

  • 快閃記憶體：64K

  • 內存：8K

  • 工作電壓：3.3V

  • 供電：Micro USB(5v)/3v(AAA電池x2，JST接口)

主控板上零件

  • 2軸遊戲搖桿（有按鈕）

  • 四粒按鍵

  • 紅外線發射器和接收器（可以對NEC紅外碼解碼）

  • 8條金手指，可以配搭鱷魚夾使用

  • 蜂鳴器

  • 喇叭開關（切換蜂鳴器或者喇叭輸出）

主控板接口

  • Microbit 40PIN接口x1

  • GVAB 4PIN PH2.0防反接接口x2

  • GVS 3PIN PH2.0防反接接口x2

  • 3.5音頻接口x1(可以連接喇叭或耳機)

  • NRF24L01 8PIN 2.4G無綫x1

支援軟件

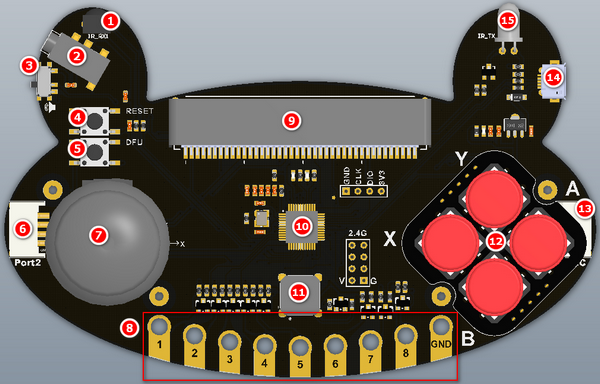

主控板指示圖

  1. 紅外線接收器

  2. 3.5mm音頻接口

  3. 蜂鳴器切換開關

  4. 重置按鍵

  5. DFU模式按鍵

  6. 4pin模塊防反接接口

  7. 2軸搖桿

  8. 金手指接觸片（1~8、GND）

  9. Microbit 40PIN接口

  10. 主控芯片

  11. 蜂鳴器

  12. 4粒按鍵

  13. 4pin 防反接I2C接口

  14. MicroUSB接口

  15. 紅外線發射器

  16. 3pin模塊防反接接口

  17. 3pin模塊防反接接口

介紹短片

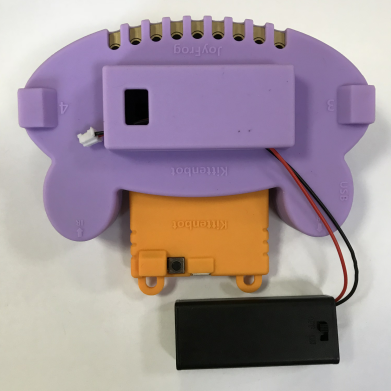

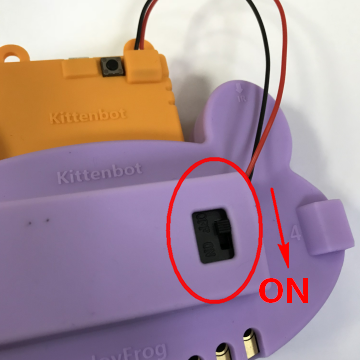

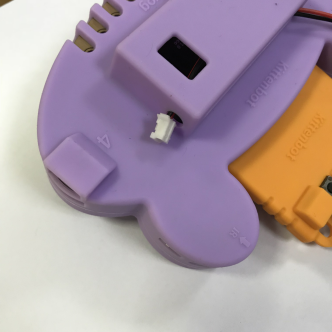

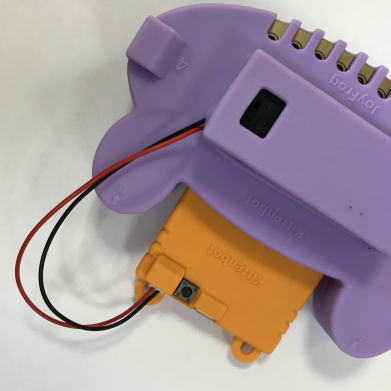

JoyFrog電池盒安裝教學

安裝Microbit電池盒之後，就不用永遠連著電線啦～

JoyFrog雙人模式

考慮到大家用Kittenblock或者Scratch做遊戲的時候可能會做多人遊戲，Kittenbot特地加了雙人模式，讓大家可以在一部電腦上使用兩隻JoyFrog手掣。

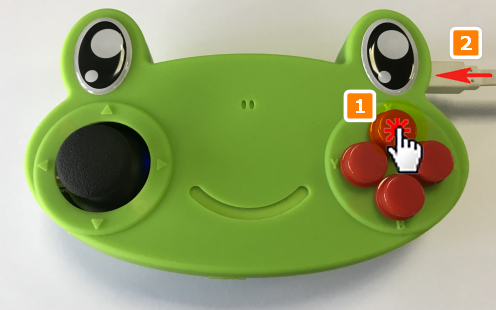

按著X鍵不放手，用USB線連接到電腦。JoyFrog會發出兩下較長的聲音，代表成功進入2號玩家模式。

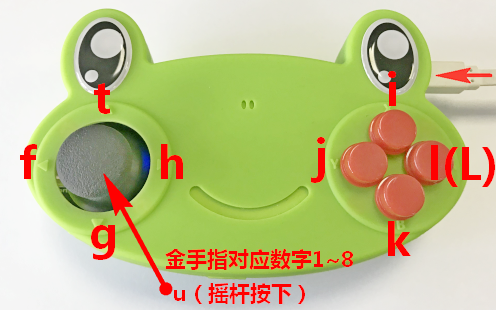

在2號玩家模式下，JoyFrog所充當的鍵盤按鍵會改變。
