# 流光溢彩屏之Neopixel串聯教程

## 流光溢彩屏之Neopixel串聯教程

本節教程將會介紹流光溢彩屏支援多塊燈板的串聯操作，令屏幕的大小倍增。

### 流光溢彩屏串聯

#### 串聯接線

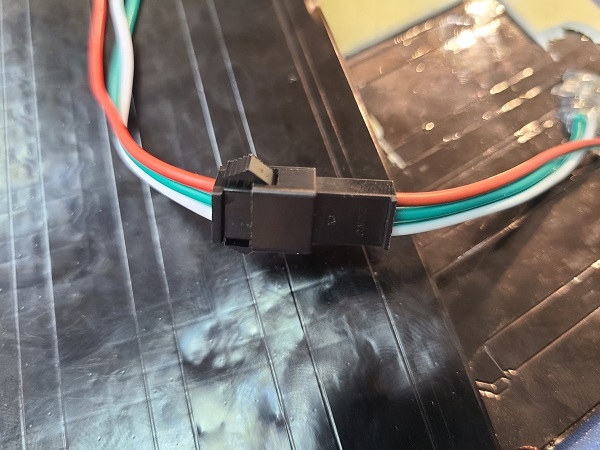

串聯情況下，請將燈板1的dout（公頭）與燈板2的din（乸頭）連接。

![](https://kittenbothk.readthedocs.io/en/latest/_images/123.jpg)

```
一般不建議連接2塊形狀不同的燈板，因為計算會比較複雜。
```

#### 串聯情況的編程

**此節教程將會運用neopixel插件，請將插件加載。**

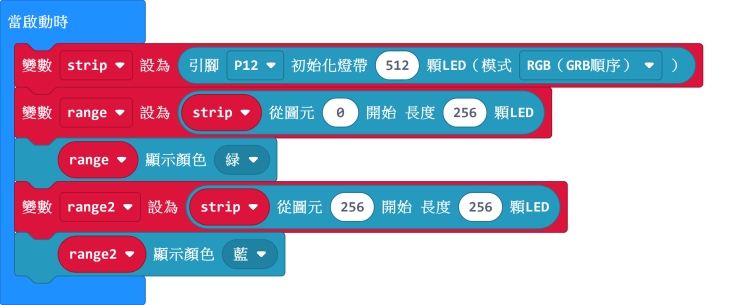

串聯情況下，我們必須在初始燈板的時候將數值設為LED燈的總數。

我們可以用圖元0-255和256-511分別控制2塊燈板。

![](https://kittenbothk.readthedocs.io/en/latest/_images/code29.png)

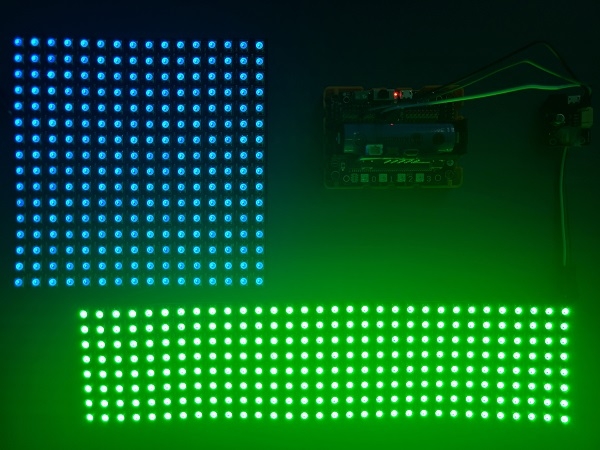

![](https://kittenbothk.readthedocs.io/en/latest/_images/daisymatrix.jpg)

[參考程式下載](https://bit.ly/LEDMatrixT3_06Hex)

[參考程式網址](https://makecode.microbit.org/_W6eTxHa4cEj5)

#### 串聯與矩陣的編程

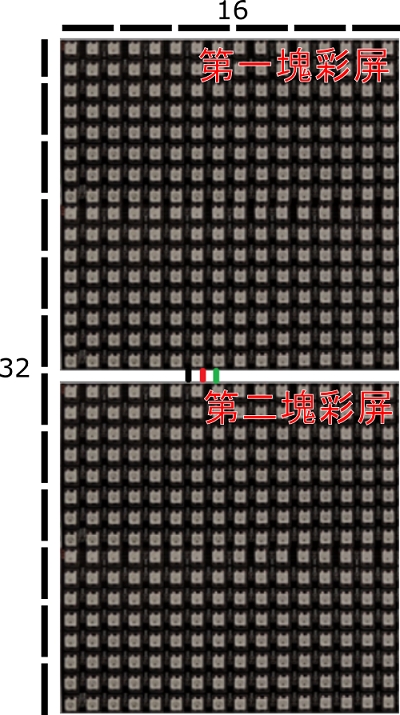

串聯燈板可以與矩陣同時操作。我們設置矩陣的時候可以先將闊度設為1塊燈板的闊。 我們用了2塊16x16的燈板，所以我們構成了一個16x32的矩陣。

![](https://kittenbothk.readthedocs.io/en/latest/_images/text4180.png)

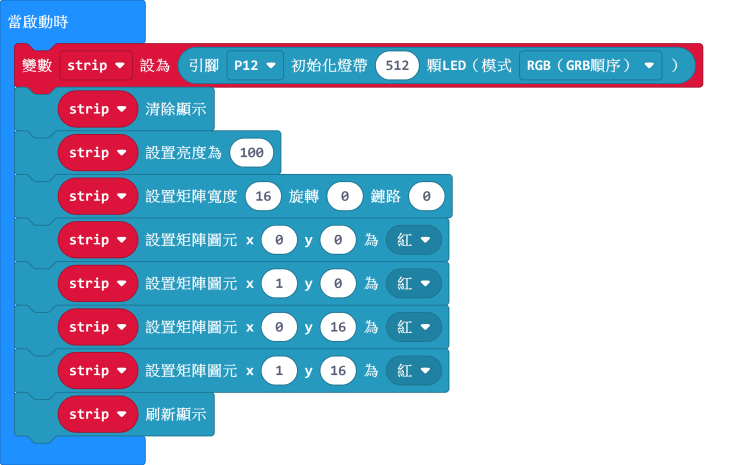

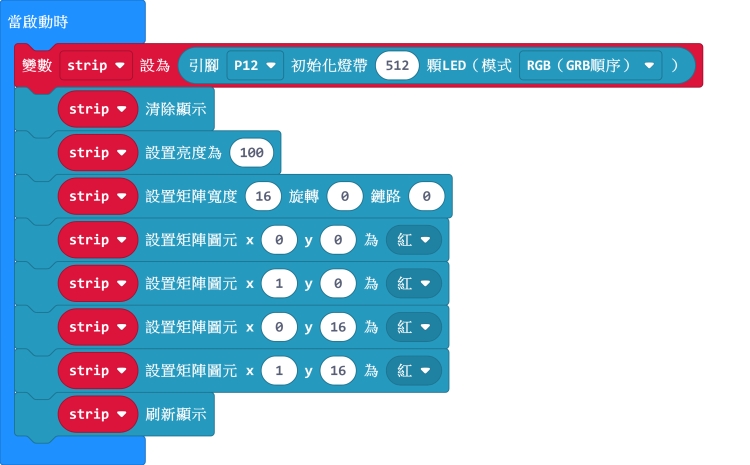

在這裡我們分別點亮 2塊彩屏的頭 2顆LED燈。

![](https://kittenbothk.readthedocs.io/en/latest/_images/code33.png)

```
Y=0和Y=16分別代表2塊燈板的第一行。
在旋轉為0或2的時候，第二塊燈板會往Y軸伸展。旋轉為1的時候，則會往X軸伸展。
```

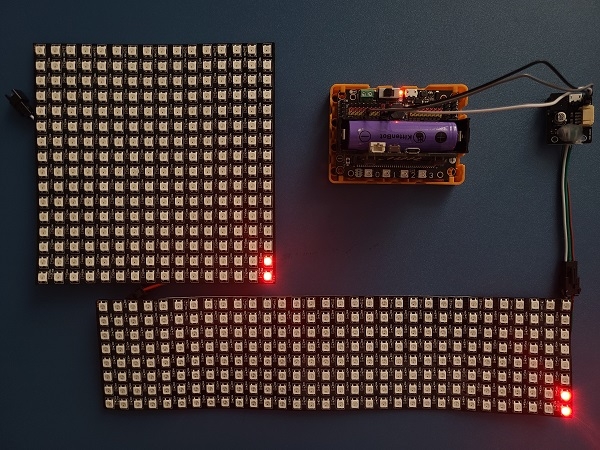

![](https://kittenbothk.readthedocs.io/en/latest/_images/daisychain.jpg)

[參考程式下載](https://bit.ly/LEDMatrixT3_07Hex)

[參考程式網址](https://makecode.microbit.org/_ipJh3qVgdbtr)

### 串聯情況之下的流水走字效果

串聯情況下要做到流水走字的話需要參考《1616溢彩屏動態效果教程》。

1616溢彩屏動態效果教程

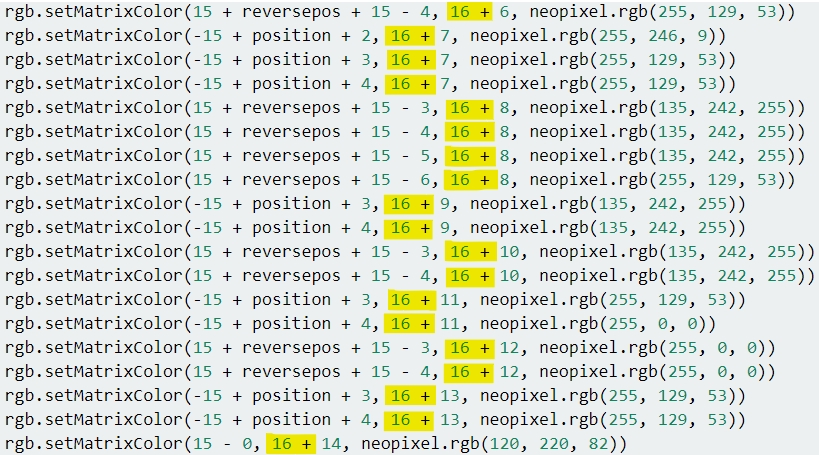

編程邏輯和本教程類似，我們只需要使用Y來控制第二塊彩屏的動畫，

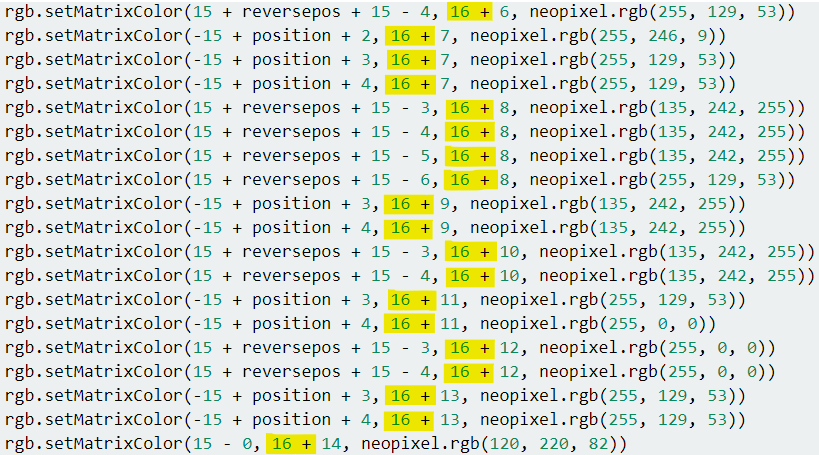

例如：我們在Y加上16來操控第二塊彩屏的動畫。

![](https://kittenbothk.readthedocs.io/en/latest/_images/offsetY.png)

假如你想做多幀動畫的話你可能要將幀的次序調節才能夠無縫連接。

[參考程式](https://bit.ly/LEDMatrixT4_03Hex)

[參考程式網址](https://makecode.microbit.org/_8Xy2mWWLoDtg)

```
例如：在2塊燈板的串聯之下要播放2幀動畫，燈板1的幀次序為幀1->幀2，但燈板2的幀次序會變成幀2>幀1。
```

### 插件版本與更新

插件可能會不定時推出更新，改進功能。亦有時候我們可能需要轉用舊版插件才可使用某些功能。

詳情請參考: [Makecode插件版本更換](https://sharinghub.kittenbot.hk/programmingplatforms/makecode/makecodeextupdate)

### FAQ

問：為什麼我點亮燈板的時候，燈板未能顯示我定下的顏色，燈板只點亮了紅色？

答：電源不足夠。

解決方法：將robotbit的電源打開，或者在供電轉接板加插外部USB電源）。

### 注意事項

* 請勿接駁電壓高於5V的電源。
* 長時間使用請接駁USB外部電源。
* 要點亮大量LED的時候請將亮度減低。
* 本產品只適合14歲以上的兒童獨立使用，8-14歲兒童請在成年人的陪同下使用。
* 使用前請參考Kittenbot官方資料，不要隨便接駁電路，請勿外接大電流電機舵機。
* 請勿在金屬表面或導電性物料上使用，以免短路。
* 請勿在有水或潮濕的地方使用，以免短路。
* 請勿用手觸碰燈板外露的電線。
