電池盒

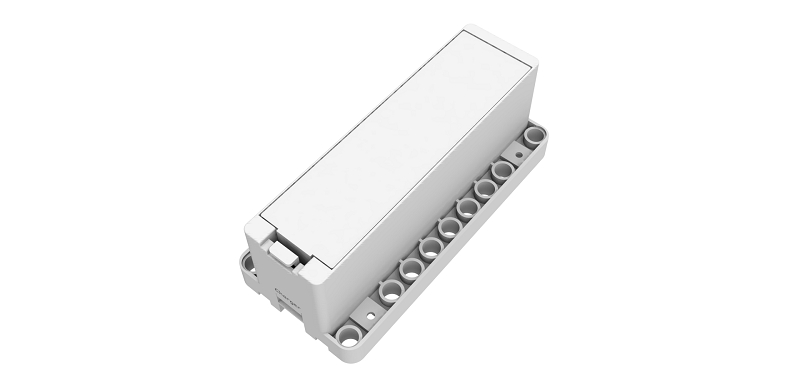

電池盒 (HKBM8012A)
這是PowerBrick的電源魔塊,用於Armourbit的供電,為Microbit與電機、舵機和各種魔塊進行供電电。使用3pin防反插排線連接,附帶Micro USB充電口,帶短路過流保護電路。另外也可透過USB提供5V電源,為其他主板(例如robotbit,AI鏡頭KOI)。需要使用18650鋰電池。
使用注意事項
電池盒首先安裝好電池,才按下電源按键。
安装電池需要注意正負極,根據電池盒的標籤進行安裝。
18650電池首次使用前,請把電池盒的絕緣塑料隔片拿走。
長期不使用的話請把電池取出,保管在合適的地方。
請勿用金屬物件去短路電池接口。
電池盒盡量避免過充過放,充電時請確保有人看管。
電池盒如果過流或短路時,保護電路會啟動,並斷開電源。需要自行查找問題,才重啟電源。

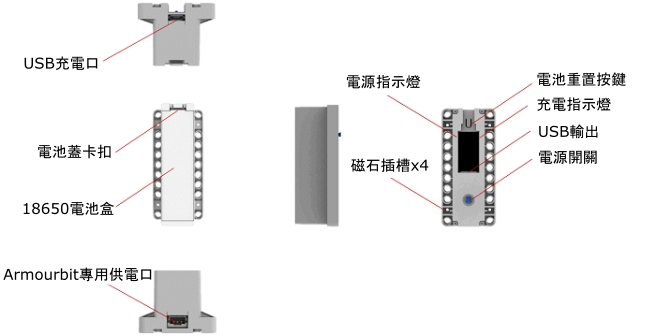

詳細介紹
供電方式

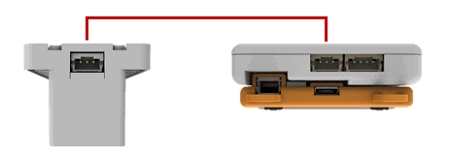

Armourbit專用供電方式

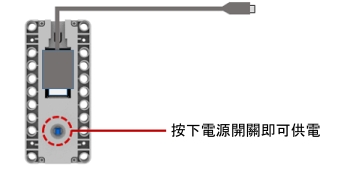

5V USB供電方式

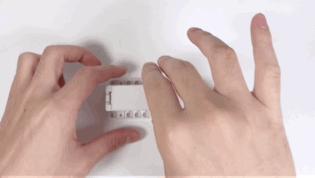

18650電池安裝演示
注意電池正負極
按下電池啟動
按下電源按鍵
電池盒接線短片

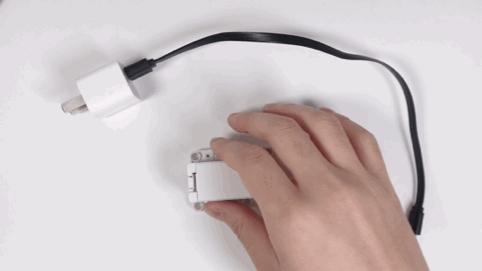

為電池盒充電演示
外部5V電源(如手機5V充電器或者電腦USB口)可以給電池盒充電。

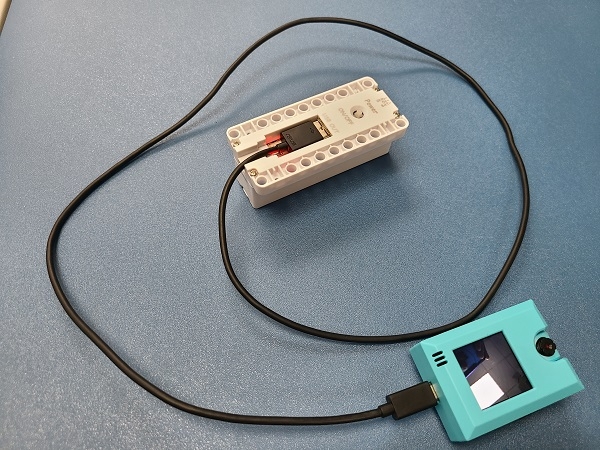

電池盒給其它5V電路板供電演示
可以給其他5V電路板供電,例如KOI智能鏡頭,Arduino等。
