顏色檢測追蹤

本節教程將教導大家將偵測到顏色之座標(X,Y)顯示到OLED上面。

Robotbit接線¶

本教程以Robotbit為例，當然你也可以用Powerbrick，用Powerbrick就不會接錯線。

本教程會使用OLED顯示屏，所以推薦使用Robotbit。

編寫線條追蹤程式¶

加載KOI插件：¶

在擴展頁直接搜尋KOI (KOI已經過微軟認證，可以直接搜尋)¶

你亦可以用插件地址搜尋¶

KOI插件：https://github.com/KittenBot/pxt-KOI

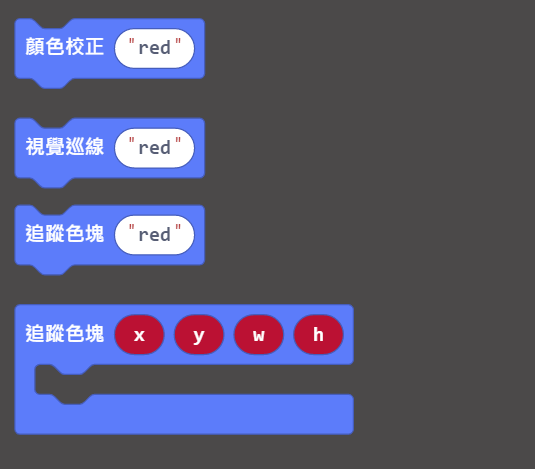

顏色檢測積木塊：

編寫程式：

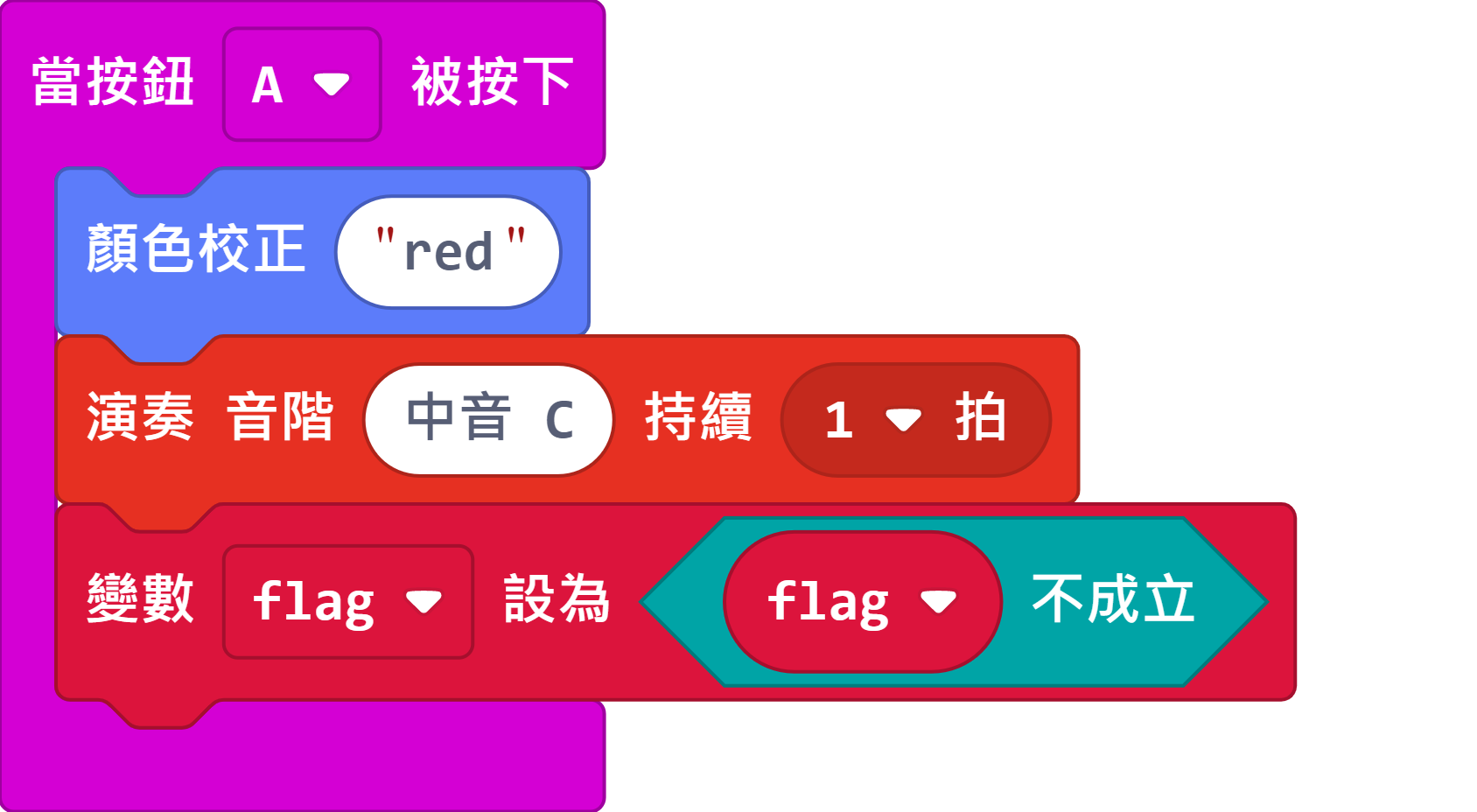

按鍵A觸發顏色追蹤¶

顏色追蹤相似前大家都需要首先進行顏色校正。

您可以定義顏色的名稱。KOI可以校正並追蹤多種顏色。

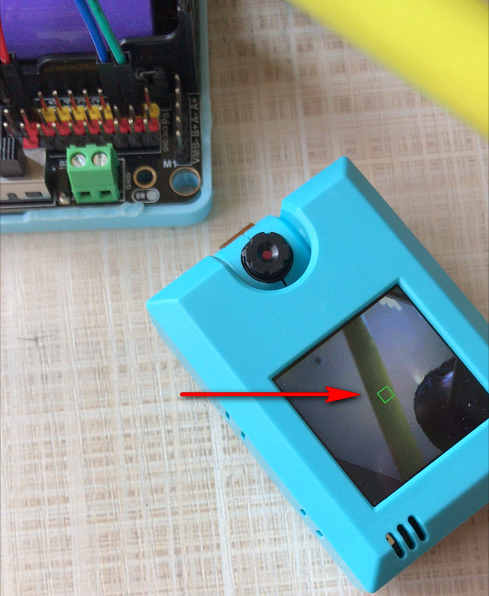

觸發顏色追蹤之後，在AI鏡頭的屏幕中央會出現一個綠色小方格，將要辨識的顏色對準方格（這裡用了一支黃色筆為例），等待數秒，待屏幕上沒有方框就為之完成。

要注意的是校正的顏色需要與背景有明顯的分別才能夠準確校正。

程式流程¶

將程式下載到Microbit上。

將要追蹤色塊物件放在鏡頭前（例如原子筆），按下按鍵A進行顏色校正。

校正成功後，可以看到被偵測色塊的2組座標顯示在Microbit的顯示屏上。

進階程式¶

由於Microbit的顯示屏不能長時間顯示信息，本教程會教大家使用OLED顯示屏。

加載OLED插件：https://github.com/KittenBot/pxt-oled

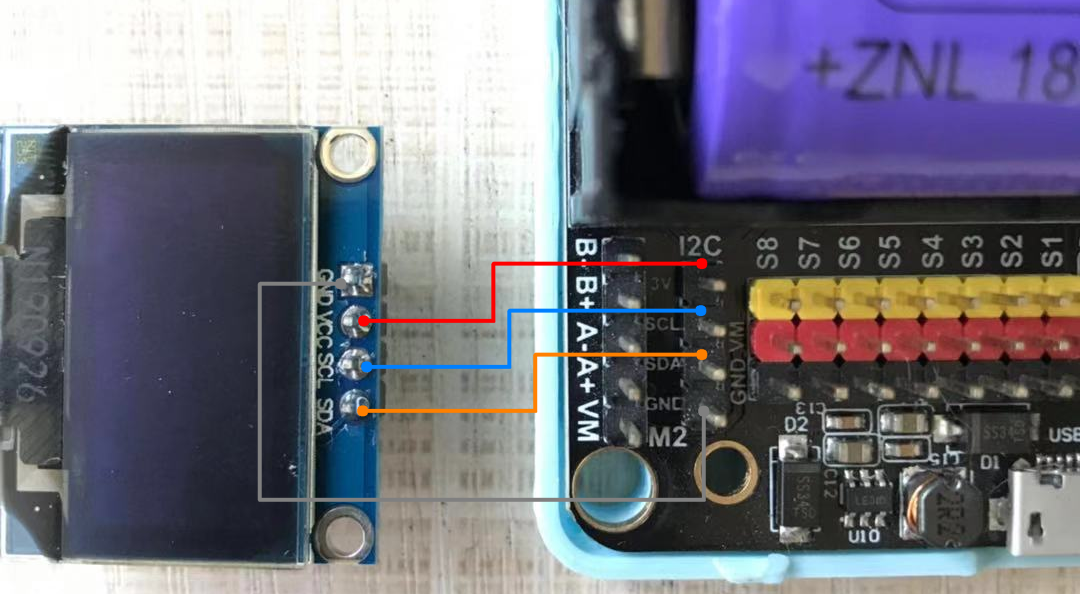

請按照圖例連接OLED與Robotbit，確認妥當接線後再打開電源。

編寫程式：

程式流程與基本程式相同，可以看到被偵測色塊的2組座標顯示在OLED顯示屏上。

插件版本與更新¶

插件可能會不定時推出更新，改進功能。亦有時候我們可能需要轉用舊版插件才可使用某些功能。

詳情請參考: Makecode插件版本更換

FAQ¶

1： 為什麼我重新開機，按下按鍵A，但不能進行顏色校正？¶

· 答：打開電源後, KOI 及microbit 同時起動; 相對上, Microbit 所需的起動時間比KOI魔塊短, 引致 Microbit的初始化程式已經跑完了，KOI還沒完全起動, 因此按下A鍵沒有反應。

· 解決辦法：打開電源後，重新按下Microbit背後的Reset按鍵，讓Microbit重新開始運行（秘訣就是讓KOI魔塊先完全運行起來，再讓Microbit 跑初始化程式）

2： KOI鯉魚魔塊我直接3V電源可以嗎？¶

· 答：不行，必須要接5V！

3： 如何提高色塊的準確性？¶

· 答：盡量保持簡潔的背景，並使用與背景顏色有明顯分別的物件。
